66КВ зарфи Намуди SF6 Халабон

Шӯркунаки 66 кВ зарфи навъи SF6 (Модели: LW36-66) як сӯзанаки баландшиддати беруна мебошад, ки барои системаҳои интиқол ва тақсими барқи 66 кВ бо басомади номиналии 50 Гц AC пешбинӣ шудааст. Истифодаи гази SF6 ҳамчун муҳити изолятсия ва камонҳомушкунӣ, он коммутатсионӣ боэътимод, қатъи хатогиҳо ва муҳофизати зеристгоҳҳо, шабакаҳои барқи коммуналӣ, иншооти саноатӣ ва лоиҳаҳои энергияи барқароршавандаро таъмин мекунад. Калиди барқ ​​​​инчунин метавонад ҳамчун шикастани автобус ва барои замимаҳои коммутатсионӣ банки конденсатор истифода шавад.

LW36-66, ки бо сохтори паймоне, ки зарфи зинда тарҳрезӣ шудааст, фазои насбро кам мекунад ва ҳамзамон иҷрои барҷастаи барқ ​​​​ва эътимоднокии дарозмуддати амалиётиро таъмин мекунад. Механизми пешрафтаи кории баҳори он, суръати пасти ихроҷи SF6 ва тарҳи ба нигоҳдорӣ дӯстона онро як ҳалли беҳтарин барои шабакаҳои интиқоли баландшиддати муосир месозад, ки амалиёти бехатар, самаранок ва устуворро талаб мекунанд.

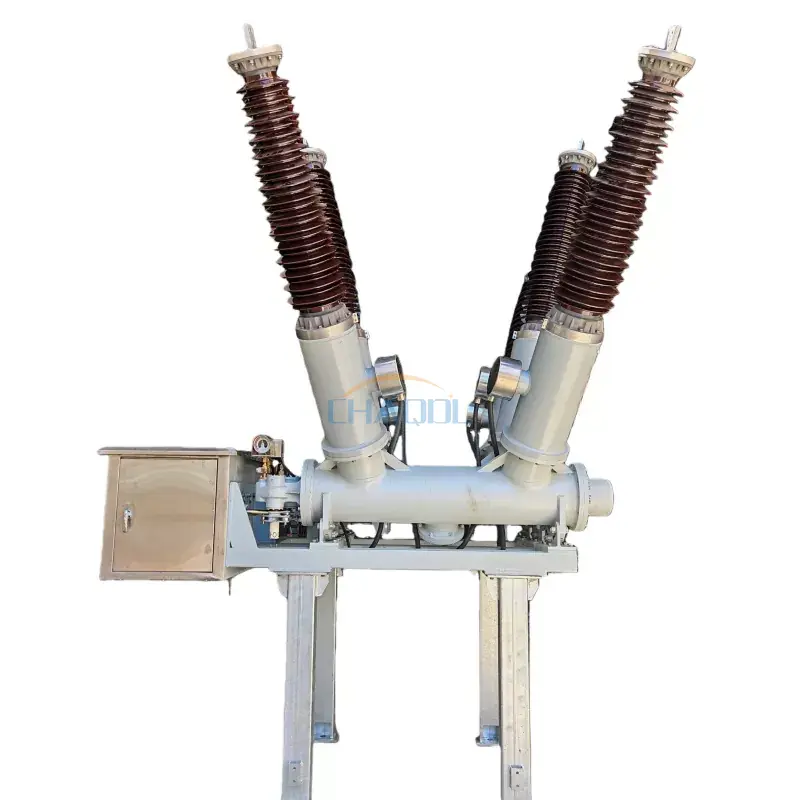

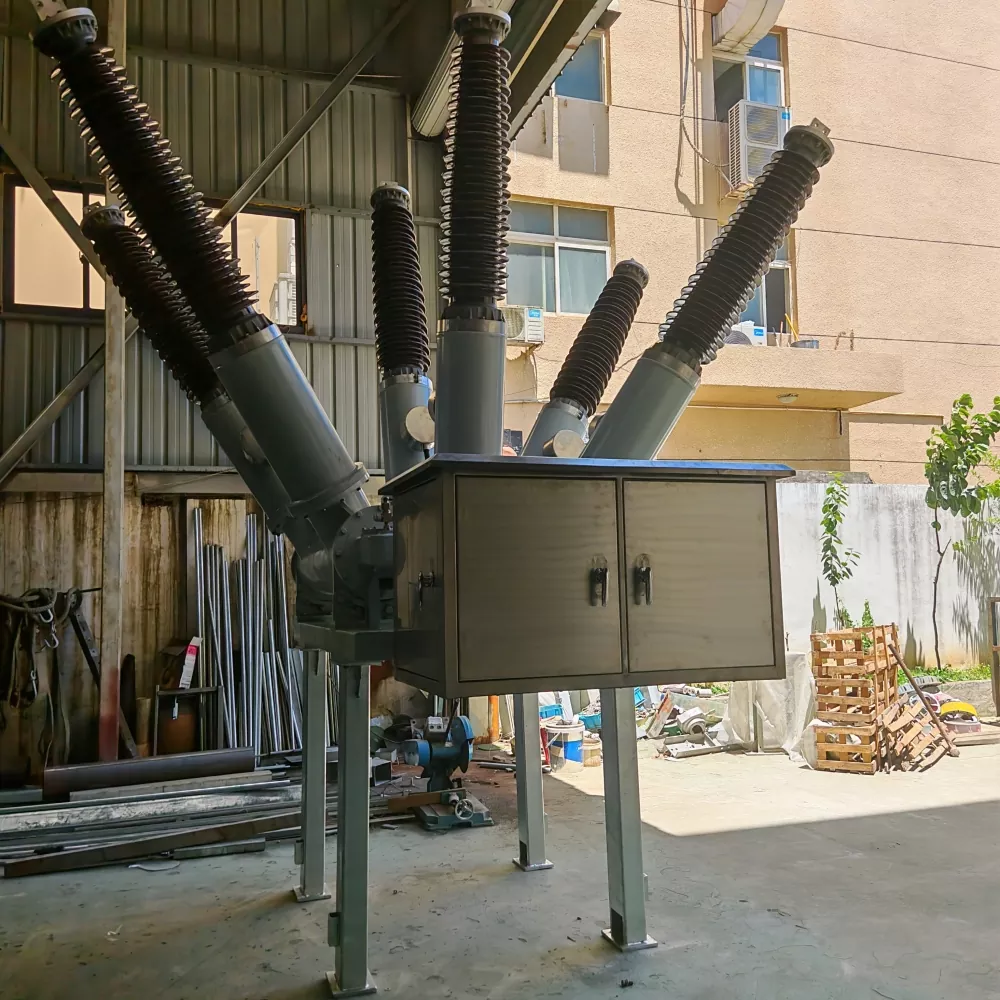

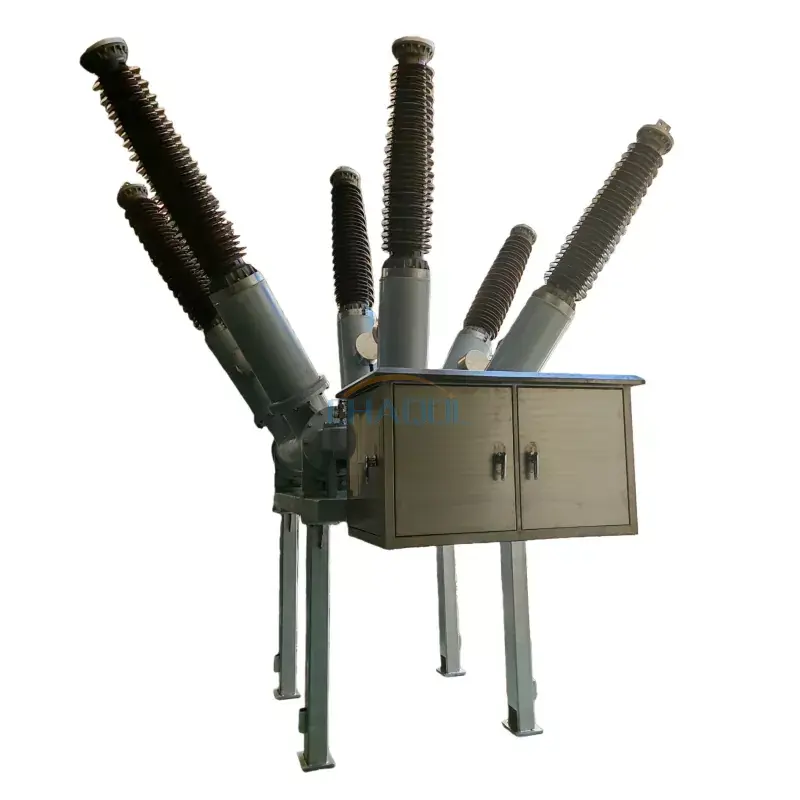

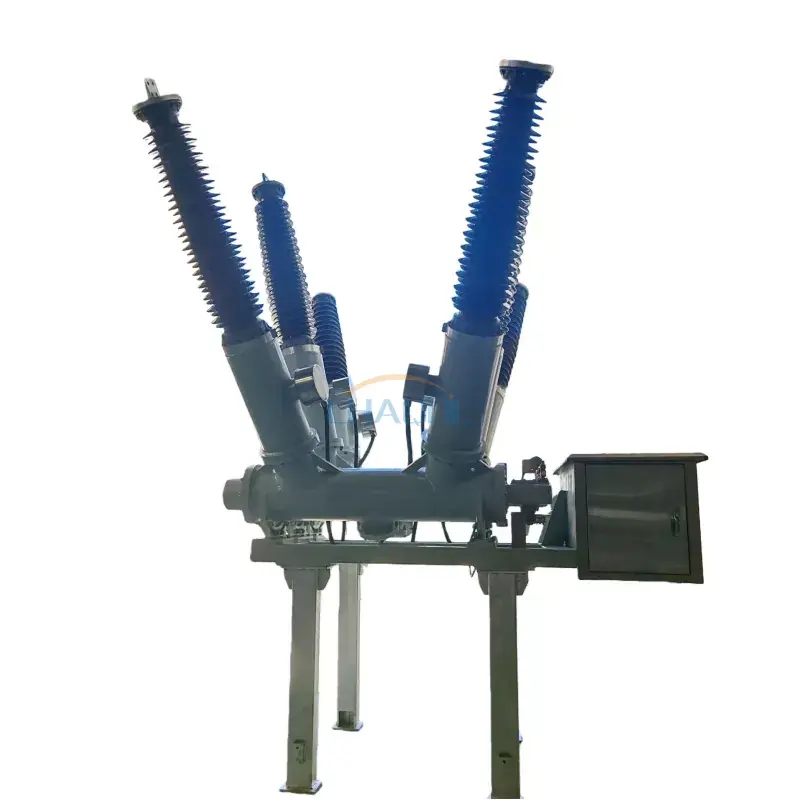

Сурати воқеии маҳсулот

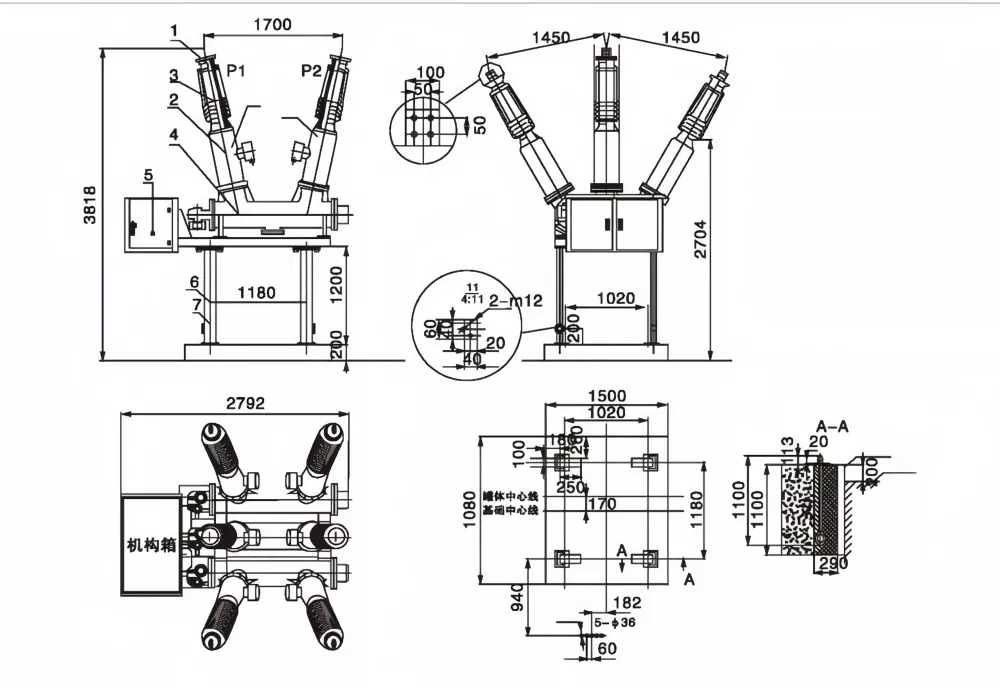

Диаграммаи андозаҳои маҳсулот

Сохтори асосӣ

• Блоки терминали якфазавии алюминийи нуқрадор барои гузарониши аълои барқ.
• Бутуни содиротии сафолии қавӣ бо иҷрои аълои изолятсия.
• Трансформатори ҷорӣ (CT) барои муҳофизат ва андозагирӣ.
• Камераи хомӯшкунии камон SF6, ки дар ошёна ҷойгир шудааст, дорои қобилияти баланди қатъкунӣ.
• Кабинети механизм, ки механизми кори баҳорӣ ва ҷузъҳои назорати дуввумро муттаҳид мекунад.
• Дастгирии пӯлоди канали галвании вазнин барои насби устувор.
• Терминалҳои сершумори заминсозӣ барои беҳтар кардани бехатарии амалиёт.

Хусусиятҳои маҳсулот

• Ҷараёни номбаршуда то3150А, барои барномаҳои интиқоли бори вазнин мувофиқ аст.
• Технологияи мукаммали изолятсияи гази SF6 қувваи аълои диэлектрикӣ ва нобудшавии боэътимоди камонро таъмин мекунад.
• Муқовимати дарозмуддати барқ ​​бо қобилияти қатъи хатогиҳои 31,5 кА ва то 10,000 амалиёти механикӣ.
• Меъёри солонаи ихроҷи гази SF6 камтар аз 0,5%, коҳиш додани талаботи нигоҳдорӣ ва таъмини эътимоднокии мӯҳрҳои дарозмуддат.
• Дар66КВ зарфи Намуди SF6 Халабонбарои муҳити сахти беруна тарҳрезӣ шудааст, ки сатҳи 4-и ифлосшавӣ ва ҳарорати муҳити атрофро аз -40°C то +40°C дастгирӣ мекунад.
• Сохтмони паймоне, ки дар шакли зарф ҷойгир аст, фазои насбро коҳиш медиҳад ва дар ҳоле ки устувории механикиро беҳтар мекунад.
• Муносиб барои мониторинги фосилавӣ, автоматикунонии зеристгоҳҳо ва барномаҳои муосири шабакаи интеллектуалӣ.

Мушаххасоти техникӣ

Мушаххасоти механизми корӣ

Барномаҳо

Дар66КВ зарфи Намуди SF6 Халабонба таври васеъ дар системаҳои интиқол ва тақсимоти нерӯи баландшиддат истифода мешавад, ки коммутатсионӣ ва муҳофизати боэътимод муҳим аст.

• зеристгоҳҳои 66 кВ
• Шабакаҳои интиқол ва тақсимоти коммуналӣ
• Нерӯгоҳҳои тавлиди нерӯи барқ
• Интегратсияи шабакаҳои энергияи барқароршаванда
• Системаҳои тақсимоти нерӯи саноатӣ
• Гузаронидани бонки конденсатор
• Галстуки автобус ва муҳофизати фидер
• Лоиҳаҳои автоматикунонии шабакаи интеллектуалӣ ва зеристгоҳҳо

Принсипи кор

Шиканандаи 66 кВ зарфи навъи SF6 гази сулфури гексафториди (SF6) -ро ҳамчун муҳити изолятсия ва хомӯшкунандаи камон истифода мебарад. Вақте ки контактҳо ҳангоми амалиёти коммутатсионӣ аз ҳам ҷудо мешаванд, камони барқӣ ба вуҷуд меояд. Гази фишори баланд SF6 камонро зуд сард мекунад ва деионизатсия мекунад, ки имкон медиҳад ҷараёни хато бехатар ва самаранок қатъ карда шавад. Механизми кории пружинаи моторӣ амалиёти зуд кушодан ва пӯшиданро таъмин намуда, муҳофизати боэътимоди системаҳои баландшиддати барқро таъмин мекунад.

Саволҳои зуд-зуд додашаванда

Рақами 66 кВ-и зарфи навъи SF6 барои чӣ истифода мешавад?

Он барои гузариш, муҳофизат ва қатъи хатогиҳо дар системаҳои интиқол ва тақсимоти 66 кВ истифода мешавад, ки ба нигоҳ доштани кори бехатар ва боэътимоди зеристгоҳҳо ва шабакаҳои барқ ​​​​ёрӣ мерасонад.

Бартариҳои сӯзанандаи навъи SF6 аз кадомҳоянд?

Рақамкунакҳои навъи зарфи SF6 иҷрои аълои изолятсия, иқтидори баланди қатъкунӣ, сохтори паймон, талаботҳои пасти нигоҳдорӣ ва мӯҳлати хизмати механикиро пешниҳод мекунанд.

Оё ин рахнакунакро барои иваз кардани бонки конденсатор истифода бурдан мумкин аст?

Бале. LW36-66 барои гузариши бонки конденсаторҳо, барномаҳои галстуки автобус ва муҳофизати хати интиқоли баландшиддати баланд мувофиқ аст.

Оё барқгиранда барои муҳити сахти беруна мувофиқ аст?

Бале. Он барои боэътимод кор кардан дар шароити ифлосшавӣ дар сатҳи IV ва ҳарорати муҳити аз -40°C то +40°C тарҳрезӣ шудааст, ки онро барои насбҳои беруна мувофиқ месозад.
