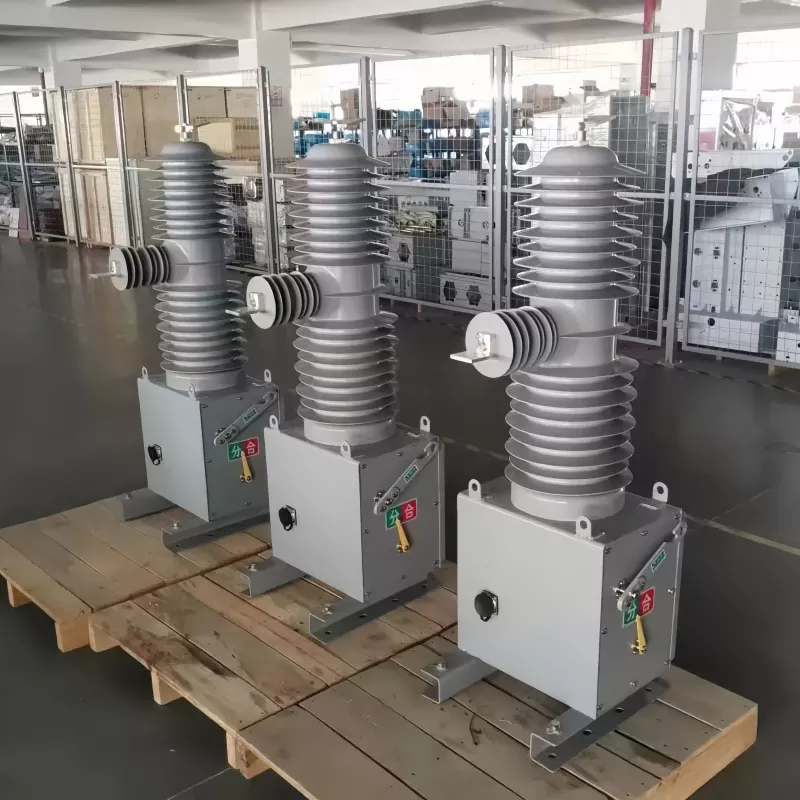

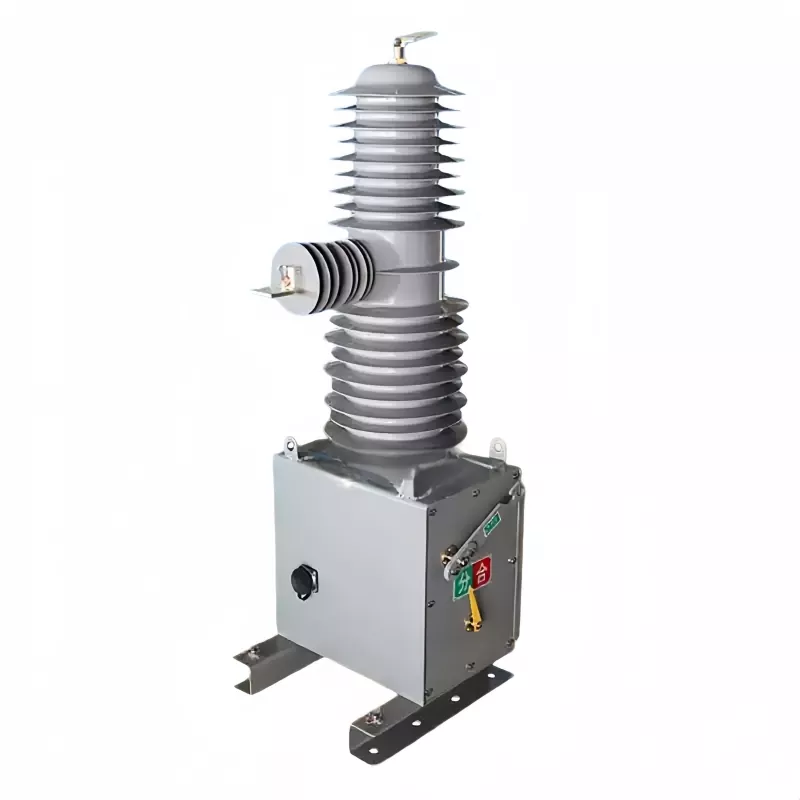

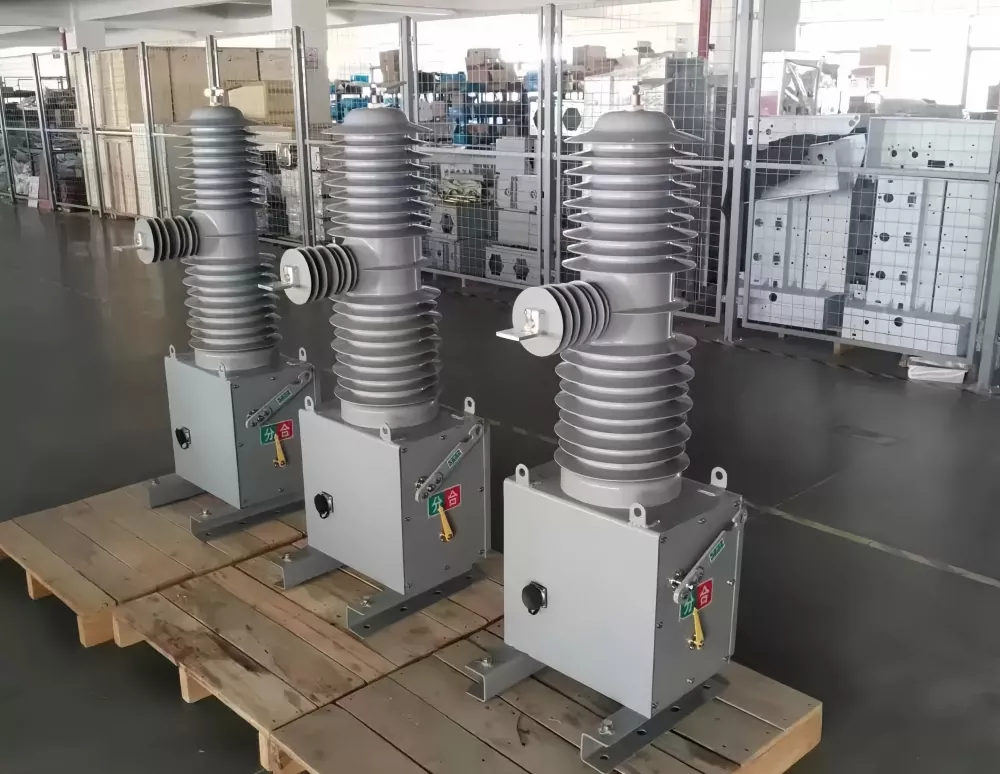

Дар33кВ ягона қутби берунии барқгирандабарои гузариш ва муҳофизати боэътимод дар системаҳои тақсимоти болоии баландшиддат пешбинӣ шудааст. Он ба таври васеъ барои қатъ кардани ҷараёни сарборӣ, ҷараёнҳои хатогӣ ва шароити кӯтоҳи ноқил дар шабакаҳои барқии муосир истифода мешавад. Бо сохтори мустаҳками беруна ва иҷрои оптимизатсияшудаи камонҳомушкунӣ, ин таҷҳизот кори устуворро ҳатто дар шароити сахти муҳити зист таъмин мекунад.
Бо механизми доимии магнитии корӣ ва ҷузъҳои изолятсияи пурқувват сохта шудааст33кВ ягона қутби берунии барқгирандавокуниши зуд, мӯҳлати хидматрасонии дароз ва талаботҳои ҳадди ақали нигоҳубинро пешкаш мекунад, ки онро барои шабакаҳои коммуналӣ, зеристгоҳҳо ва системаҳои тақсимоти нерӯи саноатӣ мувофиқ месозад.
|
Лоиҳа |
Арзиши рақамӣ |
|
Шиддати номиналӣ |
35 кВ |
|
Ҷараёни номиналӣ |
630/1250А |
|
Басомади номиналӣ |
50/60Гц |
|
1-дақиқаи барқ-басомади тобовар шиддат |
80/95 кВ |
|
Шиддати тобоварии импулси барқ (қуллаи баланд) |
185 кВ |
|
Ҷараёни шикастани ноқилҳои кӯтоҳ |
20/25/31,5 кА |
|
Ҷараёни банақшагирии ноқилҳои кӯтоҳ (қуллаи баланд) |
80 кА |
|
Қуллаи муқовимати ҷараён |
80 кА |
|
4S кӯтоҳмуддат муқовимат ҷорӣ |
31,5 кА |
|
Сикли амалиётии номиналӣ |
Кушодан – 0,3 сония – Пӯшидан/ Кушодан – 180 сония – Пӯшидан/ Кушодан – 180 сония – Пӯшидан/ Кушодан – 60 сония – Барқарор кардан |
|
Амалиётҳои шикастани ноқилҳои кӯтоҳ |
30 маротиба |
|
Ҳаёти механикӣ |
20 000 маротиба |
|
Шиддати назорати механизми магнитии доимӣ |
DC220V |
|
Схемаи дуюмдараҷаи 1-дақиқаи қувваи басомади санҷиши шиддат тобовар |
2 кВ |
|
Номи параметр |
Маълумот |
|
Тамос бо Gap |
18±1мм |
|
Бо Overtravel тамос гиред |
4±0,5 мм |
|
Суръати кушодан |
1,4-1,8м/с |
|
Суръати басташавӣ |
0,8-1,2м/с |
|
Вақти пӯшидани тамос бо тамос |
<=5 мс |
|
Масофаи маркази марҳила ба марҳила |
560±2 мм |
|
Асинхронии гузариши се марҳила |
<=3 мс |
|
Муқовимати ҳалқаи марҳила ба марҳила |
μΩ |
|
Вақти басташавӣ |
25-45 мс |
|
Вақти кушод |
20-45 мс |
|
Вазн |
100 кг |
Насбкунии дурусти33кВ ягона қутби берунии барқгирандабарои таъмини эътимоднокии дарозмуддат ва кори бехатар муҳим аст. Дастгоҳ бояд дар сохтори сутуни устувор ё чаҳорчӯбаи пӯлод бо пайвасти дурусти заминӣ насб карда шавад.
Пас аз насб, барои таъмини кори мураттаб ва вақти дурусти механизм санҷиши ивазкунии бебор гузаронида мешавад.
1. Ҳарорати ҳавои муҳити зист: -30 ° C то + 60 ° C;
2. Баландӣ: На бештар аз 2000 метр;
3. Суръати шамол: на бештар аз 34 м/с;
4. Фаъолияти ларзиш ё сейсмикӣ, ки аз берун аз дастгоҳи коммутатсионӣ ва таҷҳизоти идоракунӣ бармеояд, ночиз аст;
5. Дараҷаи ифлосшавӣ: Дараҷаи IV;
6. Ҳарорати нигоҳдорӣ: -40°C то +85°C.
Саволи 1: Вазифаи асосии як қутби 33 кВ дар беруни барқ аз чӣ иборат аст?
A: Он барои қатъ ва ҷудо кардани ҷараёнҳои ноқис дар системаҳои тақсимоти болоии баландшиддат, таъмини кори бехатари шабака ва ҳифзи таҷҳизоти поёноб истифода мешавад.
Саволи 2: Оё ин сӯрохиро дар муҳити сахти беруна кор карда метавонад?
A: Бале, он барои ифлосшавии баланд, шамоли сахт ва тағирёбии васеи ҳарорат тарҳрезӣ шудааст, ки онро барои истифодаи дарозмуддати берунӣ мувофиқ мекунад.
Саволи 3: Оё шикастани 33 кВ як қутби беруна нигоҳдории мунтазамро талаб мекунад?
A: Тарҳ бо шарофати механизми мӯҳрдор ва ҷузъҳои устувори он дар шароити муқаррарии кор аз нигоҳдорӣ ройгон аст.
Q4: Кадом намуди усули насб тавсия дода мешавад?
A: Насби ба сутун васлшуда бо заминсозии бехатар барои бехатарӣ ва иҷрои беҳтарин тавсия дода мешавад.
Саволи 5: Он кадом сатҳи муҳофизатро дастгирӣ мекунад?
A: Он барои изолятсияи баланд ва муқовимат ба ифлосшавӣ тарҳрезӣ шудааст, ки барои муҳити ифлосшавии сатҳи IV мувофиқ аст.
