Чӣ тавр як трансформатори ҷорӣ метавонад дақиқ, бехатарӣ ва самаранокиро дар системаҳои тақсимоти барқ ​​беҳтар кунад

Хулосаи мақола: A Тавассути трансформатори ҷорӣроҳи амалии чен кардани ҷараёни AC ва муҳофизати схемаро бидуни пайваст кардани асбобҳои ченкунӣ ба ноқилҳои ҷараёнҳои баланд таъмин мекунад.Қувваи Анқиангсилсилаи LMZC-10-ро барои барномаҳои тақсимоти нерӯи барқ, аз ҷумла дастгоҳҳои интиқоли миёнашиддат, панелҳои ҳисобкунак, RMU, GIS, зеристгоҳҳои паймон ва системаҳои энергетикии саноатӣ таҳия мекунад. Бо як ядрои пӯлоди кремнийи тороидалӣ, печи дуюмдараҷаи мис, изолятсияи қатрони эпоксидӣ ва сохтори паймон, ин трансформатор барои намунаи устувори ҷорӣ ва кори боэътимоди дарозмуддат пешбинӣ шудааст.

Мундариҷа

1. Трансформатори ҷории аслӣ чист?
2. Трансформатори ҷории аслӣ чӣ гуна кор мекунад?
3. Тарҳрезии сохторӣ чист?
4. Кадом параметрҳои техникӣ бештар муҳиманд?
5. Трансформатори ҷории аслӣ дар куҷо истифода мешавад?
6. Афзалиятҳои асосии иҷроиш кадомҳоянд?
7. Чӣ тавр шумо бояд модели дурустро интихоб кунед?
8. Кадом таҷрибаҳои насбкуниро бояд риоя кард?
9. Саволҳои зуд-зуд додашаванда
10. Хулоса

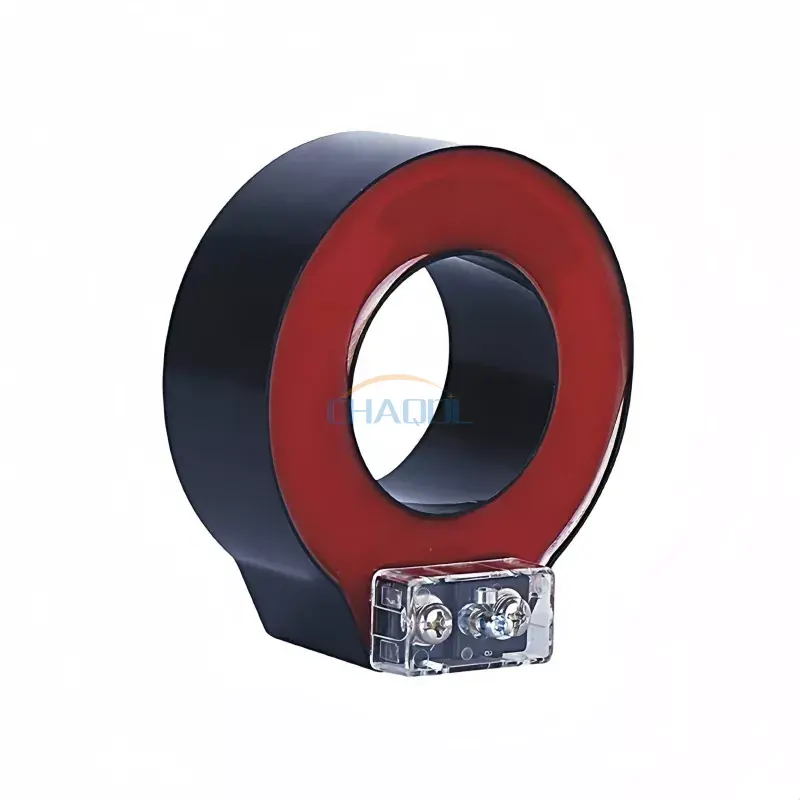

Трансформатори ҷории аслӣ чист?

Трансформатори ҷараёни аслӣ як трансформатори асбоби барқӣ мебошад, ки барои табдил додани ҷараёни баланди ибтидоӣ ба ҷараёни пасттар ва стандарти дуюмдараҷа пешбинӣ шудааст, ки онро тавассути асбобҳои ченкунӣ, ҳисобкунакҳо ва релеҳои муҳофизатӣ бехатар истифода бурдан мумкин аст. Ба чои он ки занчири ченкуниро бевосита ба нокунаки чараёни баланд пайваст кунад, сими аввалия ё шин аз ядрои трансформатор мегузарад.

Силсилаи LMZC-10 аз Anqiang Power барои системаҳои барқи AC бо шиддати корӣ аз 35 кВ камтар тарҳрезӣ шудааст. Онро барои барномаҳои марбут ба сатҳи шиддат ба монанди 10кВ, 24кВ ва 35кВ мувофиқи талаботи лоиҳа танзим кардан мумкин аст. Сохтори он барои барномаҳое мувофиқ аст, ки дар он ҷо интихоби боэътимоди ҷорӣ, ченкунӣ ва муҳофизати реле муҳим аст.

Баръакси трансформатори анъанавӣ, ки метавонад як печи ибтидоии махсус дошта бошад, як тарҳи ядроӣ ноқилеро, ки аз ядро ​​мегузарад, ҳамчун гардиши ибтидоӣ истифода мебарад. Ин сохтмон метавонад як ҳалли паймоне барои таҷҳизоти тақсимоти барқро таъмин кунад ва ҳамзамон ҳамгироиро ба системаҳои мувофиқ осон кунад.

Трансформатори ҷории аслӣ чӣ гуна кор мекунад?

Принсипи кор ба индуксияи электромагнитӣ асос ёфтааст. Вақте ки ҷараёни тағйирёбанда аз ноқили аввалия мегузарад, он дар атрофи ноқил майдони магнитиро ба вуҷуд меорад. Ҷараёни магнитӣ аз ядрои трансформатор мегузарад ва дар печи дуюмдараҷа ҷараёни мутаносибро ба вуҷуд меорад.

Ҷараёни дуюмдараҷаи натиҷавӣ одатан барои пайвастшавӣ ба таҷҳизоти андозагирӣ ё муҳофизатӣ стандартизатсия карда мешавад. Барои LMZC-10, имконоти ҷорӣ дуюмдараҷаи дар бар мегиранд 5A ва 1A, вобаста ба конфигуратсияи интихобшуда.

Раванди асосии амалиётро метавон ба таври зерин ҷамъбаст кард:

1. Сими ибтидоӣ ё шинӣ ҷараёни системаро интиқол медиҳад.
2. Ноқили ибтидоӣ аз ядрои магнитӣ мегузарад.
3. Ҷараёни алтернативӣ дар дохили ядро ​​ҷараёни магнитиро ба вуҷуд меорад.
4. Давраи дуюмдараҷа ба ҷараёни магнитӣ ҷавоб медиҳад.
5. Ҷараёни дуюмдараҷаи камшуда ба схемаи ченкунӣ ё муҳофизатӣ интиқол дода мешавад.
6. Таҷҳизоти пайвастшуда сигналро барои назорат, ҳисобкунӣ ё вазифаҳои муҳофизатӣ истифода мебарад.

Ин тартиб схемаи андозагириро аз ноқили асосии барқ ​​​​ҷудо мекунад ва мониторинги ҷорӣро дар бисёр барномаҳои тақсимот амалӣтар мекунад.

Тарҳрезии сохторӣ чист?

Сохтмони трансформатор ба устувории андозагирӣ, иҷрои изолятсия, муқовимат ба муҳити зист ва мӯҳлати хидмат мустақиман таъсир мерасонад. LMZC-10 як ядрои пӯлоди кремнийи тороидиро дар якҷоягӣ бо изолятсияи резини эпоксидӣ истифода мебарад.

Схемаи аслӣ ва магнитӣ

Як ядрои пӯлоди кремнийи тороидӣ роҳи магнитиро барои индуксияи электромагнитӣ таъмин мекунад. Схемаи магнитии дуруст тарҳрезишуда ба нигоҳ доштани хусусиятҳои муътадили табдили ҷорӣ кӯмак мекунад ва иҷрои боэътимоди андозагириро дастгирӣ мекунад.

Барандаи ибтидоӣ

Ноқили ибтидоӣ, ки аз ядро ​​мегузарад, ҳамчун печи ибтидоии як гардиш фаъолият мекунад. Ин тартиб ба трансформатор имкон медиҳад, ки ҷараёнеро, ки тавассути кабел ё шинаи мавҷуда ҷараён дорад, бидуни талаб кардани печи ибтидоии анъанавии бисёрқабата чен кунад.

Давраи дуюмдараҷа

Дар печи дуюмдараҷа истифода мебарад, сими миси баланд гузаронанд барои истеҳсоли ҷараёни устувори баромади барои ҳисобкунакҳо ва дастгоҳҳои муҳофизат пайваст. Занҷири дуюмдараҷа бояд мувофиқи тарҳи таҷҳизот ва тартиботи бехатарии барқӣ дуруст пайваст ва коркард карда шавад.

Изолятсия ва манзил

Маҳсулот изолятсияи қатрони эпокси ва корпуси аз оташ тобовар ABS-ро истифода мебарад. Сарпӯши терминали шаффофи мӯҳршуда инчунин барои беҳтар кардани намуди зоҳирӣ дар атрофи минтақаи пайвастшавӣ дар ҳоле тарҳрезӣ шудааст, ки бехатарии ноқилҳо ва таъмирро дастгирӣ мекунад.

Кадом параметрҳои техникӣ бештар муҳиманд?

Интихоби трансформатори ҷорӣ на танҳо мувофиқат кардани ҷараёни номиналиро талаб мекунад. Муҳандисон бояд системаи барқ, ҳадафи андозагирӣ, андозаҳои насб, талаботҳои дақиқ ва талаботи муҳофизатро якҷоя арзёбӣ кунанд.

Синфи дақиқӣ ва сарбории рейтингӣ низ бояд бодиққат баррасӣ карда шавад. Барномаҳои гуногун метавонанд трансформатори ҷараёни ченкунанда, трансформатори ҷараёнҳои муҳофизатӣ ё конфигуратсияи дугонаро талаб кунанд. Диапазони ҷараёнҳои ибтидоии зарурӣ бояд ба шароити воқеии корӣ мувофиқат карда шавад, на танҳо аз ҳадди аксар имконпазир интихобшуда.

Трансформатори ҷории аслӣ дар куҷо истифода мешавад?

Сохтори паймон ва сохтори мустақими интиқолдиҳандаи ядроӣ ин навъи трансформаторро барои як қатор барномаҳои ченкунӣ ва муҳофизати барқ ​​​​мувофиқ месозад.

• Кабинетҳои тақсимоти барқ:Андозагирии ҷорӣ ва мониторинги дохили таҷҳизоти тақсимотро дастгирӣ мекунад.
• Панелҳои ҳисобкунак:Сигналҳои ҷорӣро барои системаҳои ченкунии электрикӣ таъмин мекунад.
• Дастгоҳи интиқоли миёнашиддат:Ба конфигуратсияҳои мувофиқи GIS, RMU ва дастгоҳҳои коммутатсионӣ ворид кардан мумкин аст.
• Пойгоҳҳо:Функсияҳои ҷории намунагирӣ ва муҳофизати релеро дастгирӣ мекунад.
• Автоматикунонии саноатӣ:Мониторинги барқро дар дохили системаҳои идоракунии нерӯи барқ ​​имкон медиҳад.
• Системаҳои энергияи барқароршаванда:Мониторинги ҷориро дар он ҷое, ки тарҳи барқ ​​​​ва мушаххасоти трансформатор мувофиқанд, дастгирӣ карда метавонад.
• Лоиҳаҳои бозсозӣ:Конфигуратсияи мувофиқи ҷудогона метавонад насбро дар атрофи ноқилҳои мавҷуда, ки тарҳи система иҷозат медиҳад, осон кунад.

Барои корҳои барқарорсозӣ, пеш аз интихоб, шароити насб бояд арзёбӣ карда шавад. Равзанаи аслӣ, андозаи ноқил, ҷараёни номиналӣ, талаботи изолятсия ва фазои мавҷудаи насб ҳама бояд ба системаи воқеӣ мувофиқат кунанд.

Афзалиятҳои асосии иҷроиш кадомҳоянд?

Интегратсияи паймон

Сохтори навъи ҳалқа имкон медиҳад, ки ноқили ибтидоӣ аз ядро ​​​​гузарад ва барои шкафҳои барқӣ ва дастгоҳҳои коммутатсионӣ як ташкили паймонҳои андозагирӣ эҷод кунад.

Андозаи ҷараёни устувор

Ядрои пӯлоди кремнийи тороидалӣ ва печи дуюмдараҷаи мис барои таъмини хусусиятҳои муътадили табдили ҷорӣ барои барномаҳои андозагирӣ ва муҳофизат тарҳрезӣ шудаанд.

Муҳофизати изолятсия

Резини эпоксидӣ изолятсияи барқро таъмин мекунад ва ба муқовимат ба намӣ, чанг ва фишорҳои механикии муҳити зист мусоидат мекунад.

Аризаи чандир

Силсиларо барои диапазонҳои гуногуни ҷорӣ ва талаботҳои дақиқ танзим кардан мумкин аст. Аз ин рӯ, интихоби маҳсулот метавонад ба он асос ёбад, ки оё барнома ба андозагирӣ, муҳофизат ё функсияҳои якҷоя тамаркуз мекунад.

Камшавии мураккабии насб

Агар конфигуратсияи мувофиқи трансформатор ва шароити система ба он имкон диҳанд, сохтори ядроӣ ё ҷудогона метавонад кори заруриро барои ҳамгироии андозагирии ҷорӣ ба инфрасохтори мавҷудаи барқ ​​кам кунад.

Чӣ тавр шумо бояд модели дурустро интихоб кунед?

Раванди интихоби боэътимод аз системаи электрикӣ оғоз мешавад, на намуди физикии трансформатор. Пеш аз фармоиш, муҳандисон ва гурӯҳҳои харидор бояд маълумоти зеринро тасдиқ кунанд:

1. Ҷараёни ибтидоӣ:Ҷараёни номиналӣ ва интизории кори ноқилро муайян кунед.
2. Шиддати система:Тасдиқ кунед, ки трансформатор ба сатҳи шиддати пешбинишуда мувофиқ аст.
3. Басомад:Санҷед, ки оё барнома амалиёти 50Hz ё 60Hz-ро истифода мебарад.
4. Натиҷаи дуввум:Мувофиқи ҳисобкунак, реле ё таҷҳизоти мониторинги пайвастшуда 1А ё 5А-ро интихоб кунед.
5. Синфи дақиқӣ:Талаботи дақиқро вобаста ба он, ки трансформатор барои ченкунӣ, ченкунӣ ё муҳофизат истифода мешавад, муайян кунед.
6. Бор:Рейтинги зарурии VA-и схемаи дуюмро санҷед.
7. Равзанаи асосӣ:Боварӣ ҳосил кунед, ки кабели ибтидоӣ ё шинӣ аз тариқи ядро ​​​​гузарад.
8. Муҳити насб:Тасдиқ кардани шароити дарунӣ/берунӣ, ҳарорат, намӣ, ифлосшавӣ ва муҳофизати мавҷудаи корпус.

Барои лоиҳаҳои бузурги электрикӣ, ин параметрҳо бояд якҷоя бо тарҳи пурраи муҳофизат ва андозагирӣ баррасӣ карда шаванд. Трансформатори љараёни дуруст интихобшуда барои пешгирии номувофиќати байни трансформатор ва таҷҳизоти мониторинги поёноб мусоидат мекунад.

Кадом таҷрибаҳои насбкуниро бояд риоя кард?

Насби дуруст барои бехатарии барқ ​​ва иҷрои андозагирӣ муҳим аст. Ноқили аввалия бояд аз маркази ядро ​​​​гузарад, ки тибқи тарҳи маҳсулот пешбинӣ шудааст ва ба нигоҳ доштани тақсимоти ҷараёнҳои магнитӣ мусоидат мекунад.

• Пеш аз насб рейтинги трансформаторро тасдиқ кунед.
• Тафтиш кунед, ки барандаи асосӣ ба воситаи равзанаи аслӣ дуруст ҷойгир аст.
• Кондукторро дар дохили ядро ​​дуруст ҷойгир кунед.
• Боварӣ ҳосил кунед, ки терминалҳои дуюмдараҷа дуруст пайваст шудаанд.
• Талаботи мувофиқро барои ба замин пайваст кардани дуюмдараҷа риоя кунед.
• Занҷи дуюми трансформатори ҷараёнро дар ҳолати хатарноки ноқилҳои кушод кор накунед.
• Дар ҳолати зарурӣ таҷҳизоти мувофиқи изолятсияшударо истифода баред.
• Ҳангоми таъмири нақшавӣ терминалҳо ва изолятсияро тафтиш кунед.

Насби барқ ​​бояд ҳамеша аз ҷониби кормандони соҳибихтисос мувофиқи қоидаҳои дахлдори маҳаллӣ, нақшаҳои система ва дастурҳои истеҳсолкунанда анҷом дода шаванд.

Саволҳои зуд-зуд додашаванда

Мақсади асосии трансформатори ҷараёнҳои аслӣ чист?

Мақсади асосии он табдил додани ҷараёни баланди AC ба ҷараёни дуюмдараҷаи поёнтар аст, ки метавонад барои андозагирӣ, андозагирӣ, назорат ва муҳофизати реле истифода шавад.

Кадом вариантҳои ҷорӣ барои LMZC-10 дастрасанд?

Маълумоти маҳсулот дар бораи LMZC-10 имконоти ҷорӣ 1А ва 5А-ро номбар мекунад. Варианти мувофиқ аз талаботи таҷҳизоти ченак ё муҳофизати пайвастшуда вобаста аст.

Трансформатор барои кадом диапазони шиддат пешбинӣ шудааст?

LMZC-10 барои системаҳои барқи AC бо шиддати корӣ камтар аз 35 кВ пешбинӣ шудааст ва мутобиқсозӣ барои барномаҳо ба монанди 10 кВ, 24 кВ ва 35 кВ мувофиқи талаботи лоиҳа дастрас аст.

Оё тарҳи аслӣ метавонад барои барномаҳои бозсозӣ истифода шавад?

Бале. Конфигуратсияи мувофиқи ядроӣ ё ҷудогона метавонад барои лоиҳаҳои бозсозӣ ва нигоҳдорӣ муфид бошад, зеро ноқили аввалия метавонад аз трансформатор бидуни талаб кардани печи ибтидоии муқаррарии махсус гузарад. Имконияти воқеии насб аз конфигуратсияи мушаххаси система вобаста аст.

Дар сохтмони ЛМЗЦ-10 кадом масолех истифода мешавад?

Трансформатор як ядрои пӯлоди кремнийи тороидалӣ, печи дуюмдараҷаи миси баланд гузаронанда, изолятсияи резини эпоксидӣ ва корпуси аз оташ тобовар ABS-ро истифода мебарад.

Оё маҳсулот барои насби берунӣ мувофиқ аст?

Маълумот дар бораи маҳсулот асосан барномаҳои дохилиро тавсиф мекунад. Аз ин рӯ, истифодаи берунӣ бояд аз рӯи иҳота, шароити муҳити зист, талаботи изолятсия ва конфигуратсияи мушаххаси лоиҳа арзёбӣ карда шавад.

Хулоса

Трансформатори ҷорӣ тавассути ядрои магнитӣ муносибати амалиро ба андозагирӣ ва муҳофизати ҷорӣ дар системаҳои тақсимоти барқ ​​​​бо истифода аз кабели ибтидоӣ ё шин ҳамчун барандаи асосӣ тавассути ядрои магнитӣ пешниҳод мекунад. Барои барномаҳое, ки дастгоҳҳои коммутатсионӣ, шкафҳои тақсимот, панелҳои ҳисобкунакҳо, зеристгоҳҳо ва системаҳои энергетикии саноатӣ доранд, мувофиқати дақиқи ҷараёни ибтидоӣ, шиддат, басомад, баромади дуввум, дақиқӣ, сарборӣ ва андозаҳои насб муҳим аст.

LMZC-10-и Anqiang Power як ядрои пӯлоди кремнийи тороидалӣ, печи дуюмдараҷаи мис, изолятсияи қатрони эпокси ва корпуси паймонро барои барномаҳое, ки намунагирӣ ва муҳофизати боэътимоди ҷорӣ талаб мекунанд, муттаҳид мекунад. Агар шумо трансформатори ҷорӣро барои насби нав, лоиҳаи такмилдиҳӣ ё системаи тақсимоти барқи фармоишӣ интихоб карда бошед, тавсифоти тавассути трансформатори асосии ҷорӣ вабо мо тамос гиредбо ҷараёни номиналии шумо, сатҳи шиддат, синфи дақиқ, ҷараёни дуввум ва талаботҳои насбкунӣ барои муҳокима кардани ҳалли мувофиқ.
