27,5 кВ барқи берунии барқгиранда

27,5 кВ шикастани барқи беруна баландшиддат (Модели: ZW7-27,5) як сӯрохиҳои баландсифати берунии вакуумӣ мебошад, ки барои системаҳои қувваи кашиши роҳи оҳан, зеристгоҳҳо, шабакаҳои тақсимоти коммуналӣ ва барномаҳои саноатӣ пешбинӣ шудааст. Он бо кафшери баландсифати вакуумӣ ва механизми корбарии бе нигоҳдорӣ муҷаҳҳаз буда, коммутатори боэътимод, муҳофизати изофабор ва қатъи ноқилҳои кӯтоҳро барои системаҳои барқии миёнашиддат таъмин мекунад.

Барои кори дарозмуддати берунӣ тарҳрезӣ шуда, монтажи барқӣ иҷрои аълои изолятсия, қобилияти баланди шикастан ва устувории барҷастаи механикиро пешкаш мекунад. Рейтингҳои стандартии шиддат 24кВ, 27.5кВ, 33кВ ва 40.5кВро дар бар мегиранд, дар ҳоле ки конфигуратсияҳои фармоишӣ барои қонеъ кардани талаботи мушаххаси лоиҳа, нақшаҳо ва мушаххасоти техникӣ мавҷуданд.

Силсилаи ZW7 сохтмони паймон, кори боэътимод ва мутобиқсозии чандирро муттаҳид намуда, онро як ҳалли беҳтарин барои лоиҳаҳои барқсозии роҳи оҳан, зеристгоҳҳои коммуналӣ, системаҳои барқароршавандаи энергия ва шабакаҳои тақсимоти саноатӣ, ки муҳофизати бехатар ва самараноки барқро талаб мекунанд, месозад.

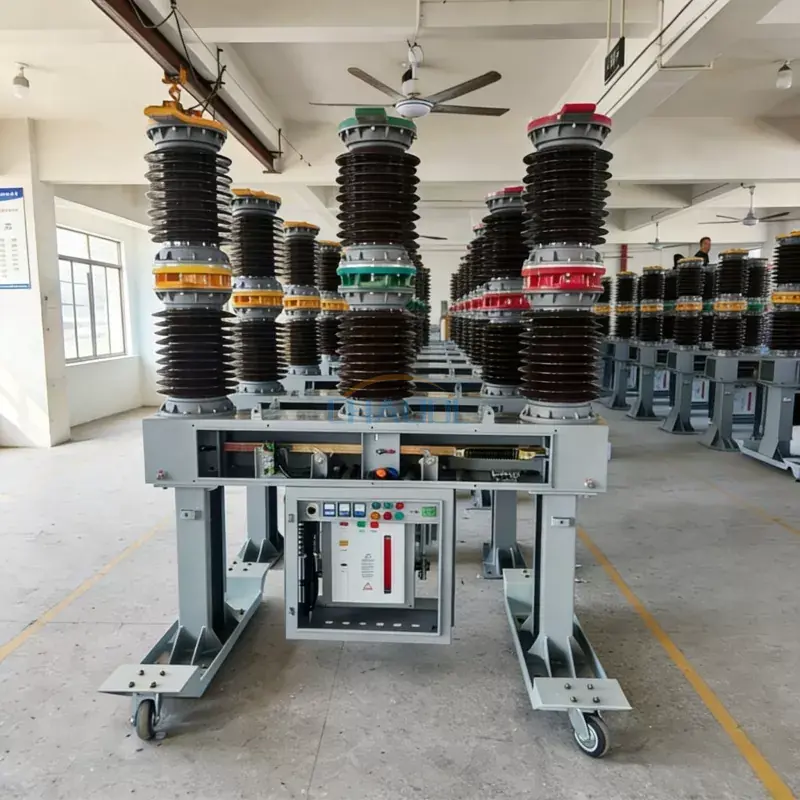

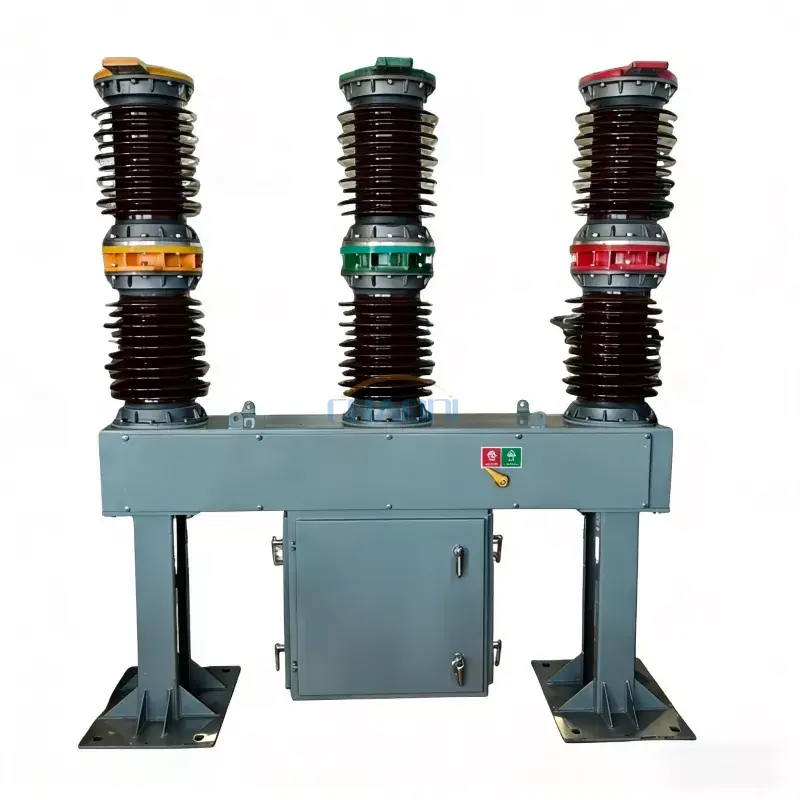

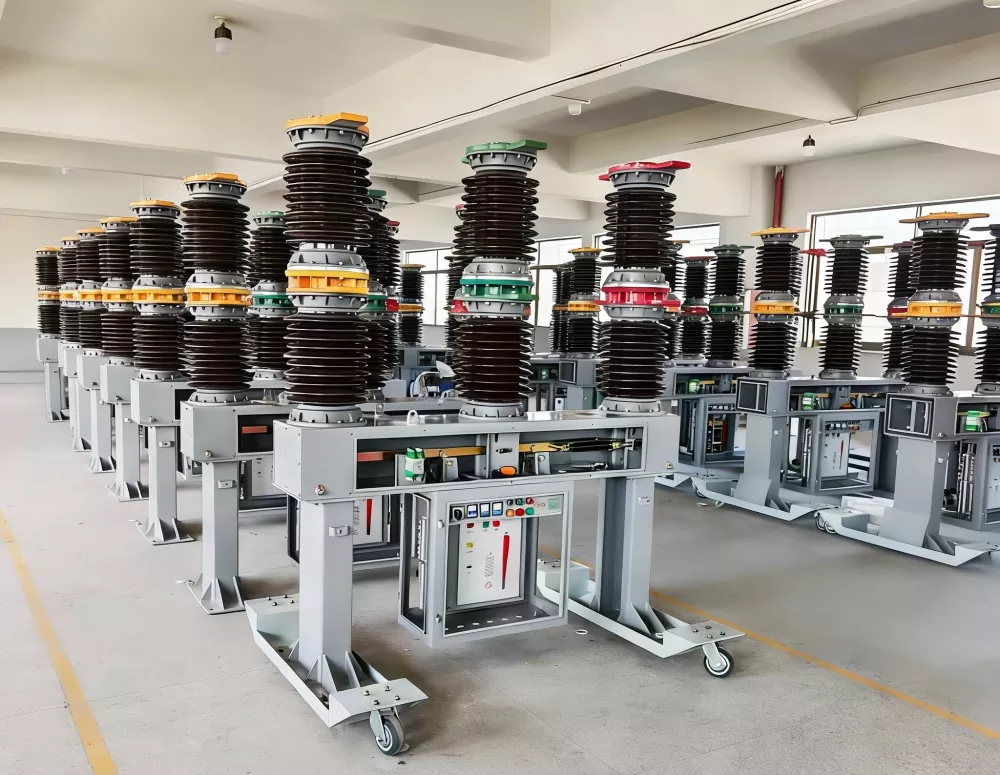

Аксҳои маҷлиси маҳсулот

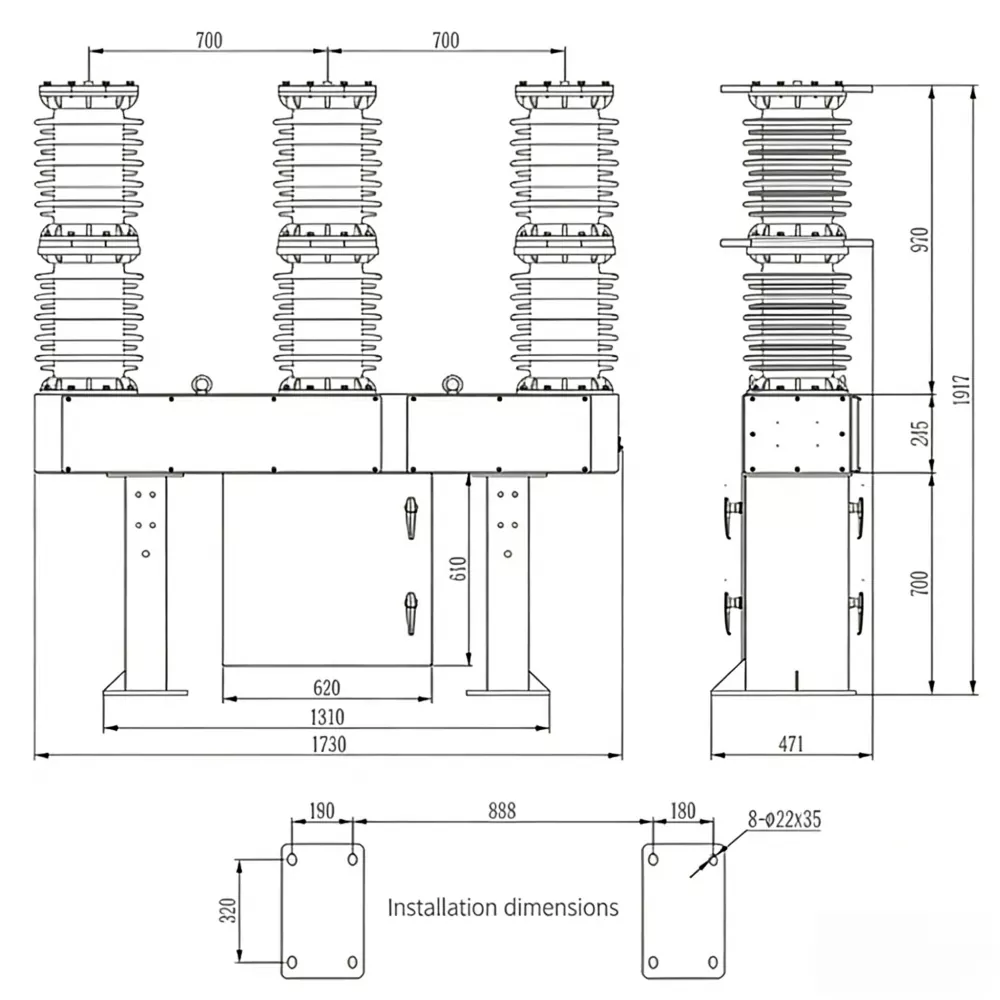

Диаграммаи андозаҳои маҳсулот

Хусусиятҳои маҳсулот

• Технологияи пешрафтаи қатъкунии вакуумӣ зуд нобудшавии камон ва ҷудокунии боэътимоди хатогиҳоро таъмин мекунад.
• Механизми баҳори бе нигоҳдорӣ хароҷоти амалиётиро коҳиш медиҳад ва эътимоднокии дарозмуддатро беҳтар мекунад.
• Дар якчанд рейтингҳои шиддат, аз ҷумла 24кВ, 27.5кВ, 33кВ ва 40.5кВ дастрас аст.
• Иқтидори баланди шикастани ноқилҳои кӯтоҳ то 31,5 кА барои барномаҳои тақсимоти барқ.
• Тарҳи паймоне дар беруни бино бо муқовимати аъло ба намӣ, ифлосшавӣ ва шароити сахти обу ҳаво.
• Тарроҳии фармоишии сохторӣ, андозаҳои васлкунӣ ва параметрҳои электрикиро мувофиқи нақшаҳои муштарӣ дастгирӣ мекунад.
• Муҳлати дарози механикии то 10,000 амалиёт кори боэътимодро дар тамоми давраи ҳаёти таҷҳизот таъмин мекунад.
• Барои кори дурдаст ва ҳамгироӣ бо системаҳои муосири автоматикунонии зеристгоҳҳо мувофиқ аст.

Параметрҳои техникӣ

Барномаҳо

Дар27,5 кВ барқи берунии барқгирандадар системаҳои энергетикии миёнашиддат, ки коммутатсионӣ, муҳофизат ва назорати боэътимодро талаб мекунанд, васеъ истифода мешавад.

• Станцияхои ёрирасони рохи охан
• Системаҳои таъминоти барқи болоии роҳи оҳан
• Шабакаҳои тақсимоти барқ
• Станцияхои электрики
• Системаҳои тақсимоти нерӯи саноатӣ
• Лоиҳаҳои энергияи шамол ва офтоб
• Объектхои саноати кухй ва вазнин
• Инфраструктураи электрикии шахру дехот

Принсипи кор

Калиди барқии 27,5 кВ дар беруни беруна барои хомӯш кардани камонҳои электрикие, ки ҳангоми амалиёти коммутатсионӣ ба вуҷуд меоянд, як қатъкунандаи вакууми мӯҳршударо истифода мебарад. Ҳангоми рух додани хатогӣ, механизми корӣ контактҳоро зуд ҷудо мекунад ва ба камераи вакуумӣ имкон медиҳад, ки ҷараёни хатогиро бидуни истифодаи нафти изолятсионӣ ё гази SF6 самаранок қатъ кунад. Ин тарҳ талаботҳои нигоҳубинро кам мекунад ва дар ҳоле ки қувваи баланди диэлектрикӣ, иҷрои аълои гузариш ва мӯҳлати хидматрасониро таъмин мекунад.

Сохтмони модулии он инчунин рейтингҳои фармоишии шиддат, механизмҳои корӣ, конфигуратсияҳои изолятсия ва андозаҳои насбро барои қонеъ кардани талаботи лоиҳаҳои гуногуни коммуналӣ ва роҳи оҳан дар саросари ҷаҳон дастгирӣ мекунад.

Саволҳои зуд-зуд додашаванда

Калиди барқии 27,5 кВ дар беруни барқ ​​​​барои чӣ истифода мешавад?

Он барои муҳофизат ва назорати системаҳои барқии миёнашиддат тавассути қатъ кардани ҷараёнҳои сарборӣ, изофабориҳо ва норасоиҳои кӯтоҳ дар шабакаҳои роҳи оҳан, коммуналӣ ва саноатӣ пешбинӣ шудааст.

Барои чй ба чои установкаи равган тачхизоти вакуумй истифода бурдан лозим аст?

Рақамкунакҳои вакуумӣ зудтар нобудшавии камон, мӯҳлати хидматрасонӣ, талаботҳои камтари нигоҳдорӣ, беҳтар шудани нишондиҳандаҳои муҳити зист ва эътимоднокии баландтари корро пешниҳод мекунанд.

Оё барқгирандаро танзим кардан мумкин аст?

Бале. Рейтингҳои шиддат, сохторҳои васлкунӣ, механизмҳои корӣ, конфигуратсияҳои изолятсия ва дигар параметрҳои техникиро мувофиқи нақшаҳои лоиҳа ва мушаххасоти муштарӣ фармоиш додан мумкин аст.

Кадом соҳаҳо одатан ин дастгоҳро истифода мебаранд?

Он дар электриконидани роҳи оҳан, зеристгоҳҳои коммуналӣ, лоиҳаҳои энергияи барқароршаванда, тақсимоти нерӯи саноатӣ, истихроҷи маъдан ва сохтмони инфрасохтор васеъ истифода мешавад.
