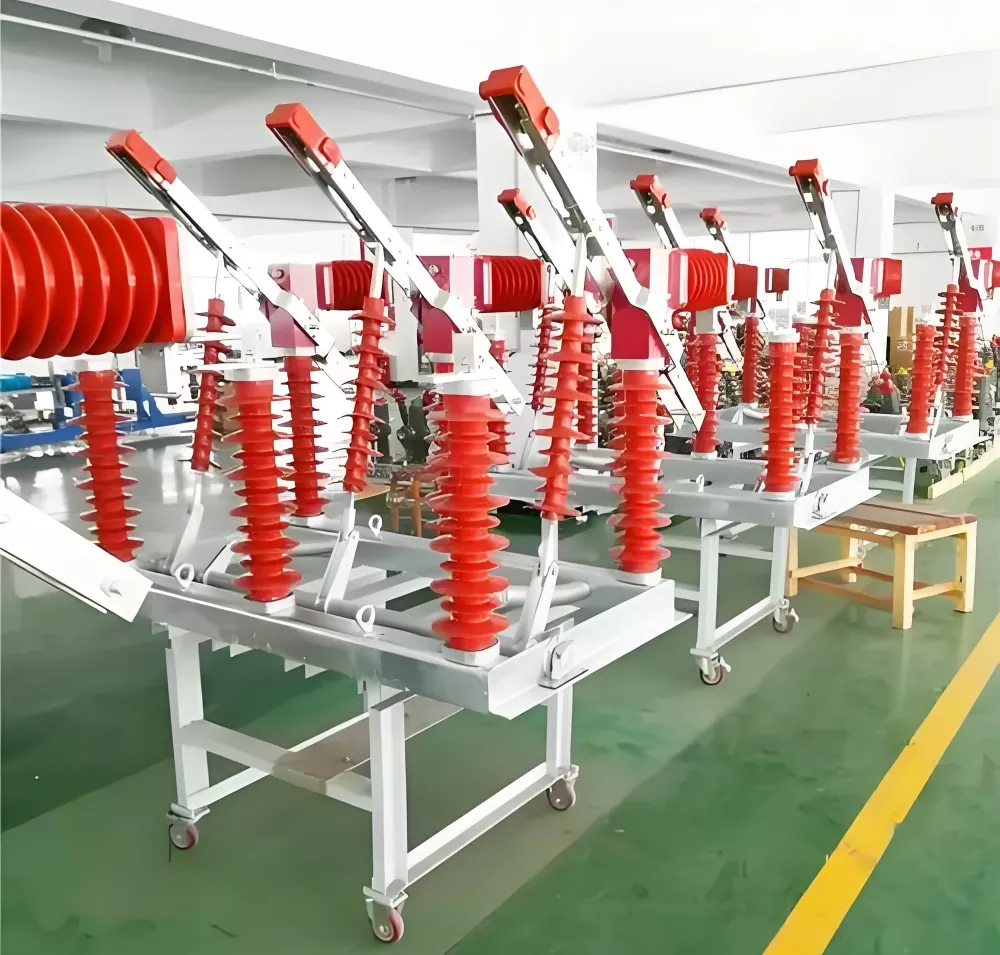

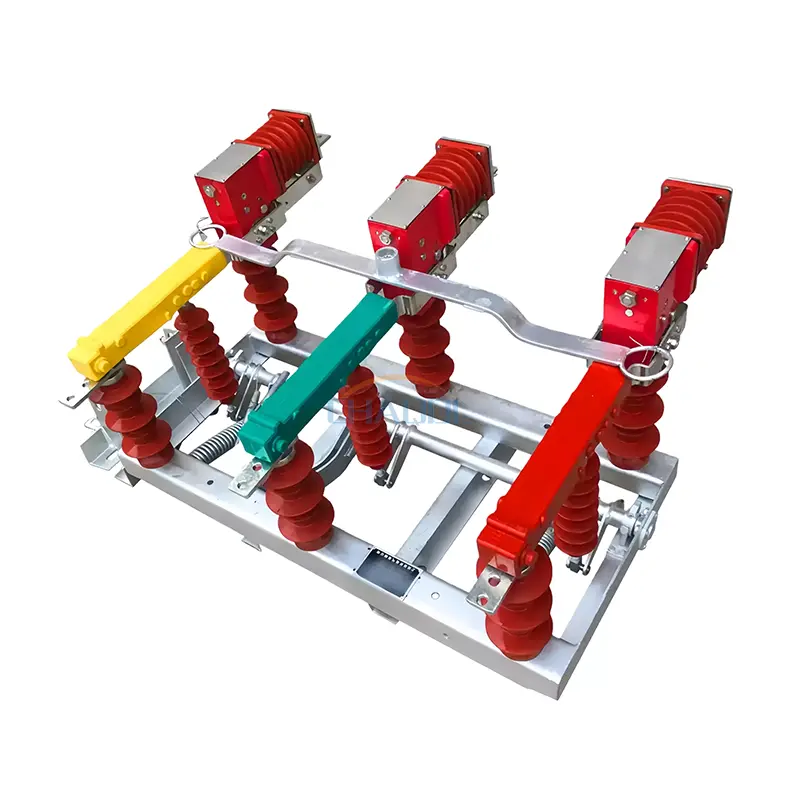

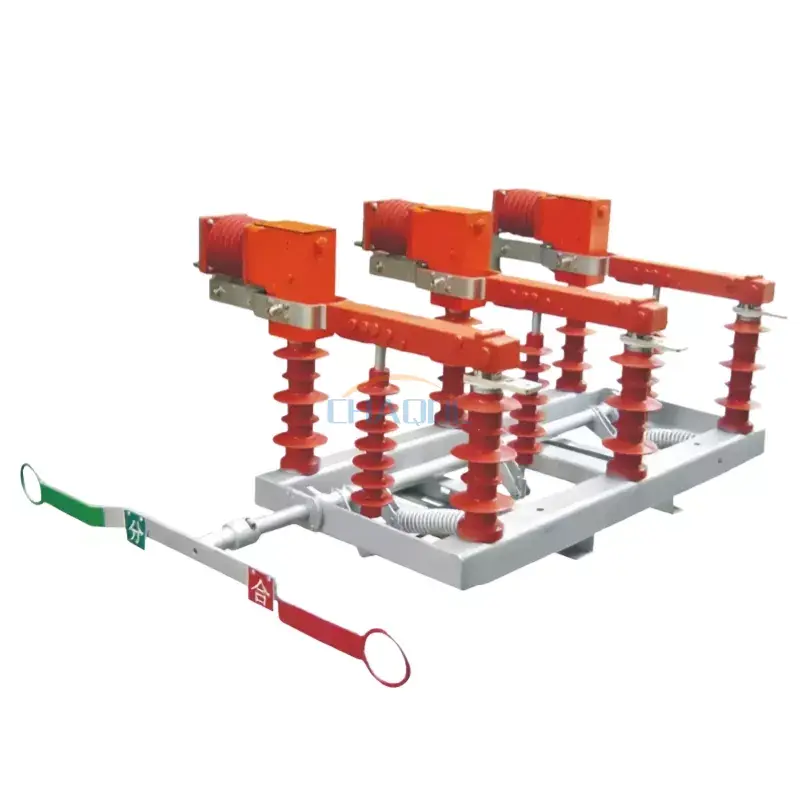

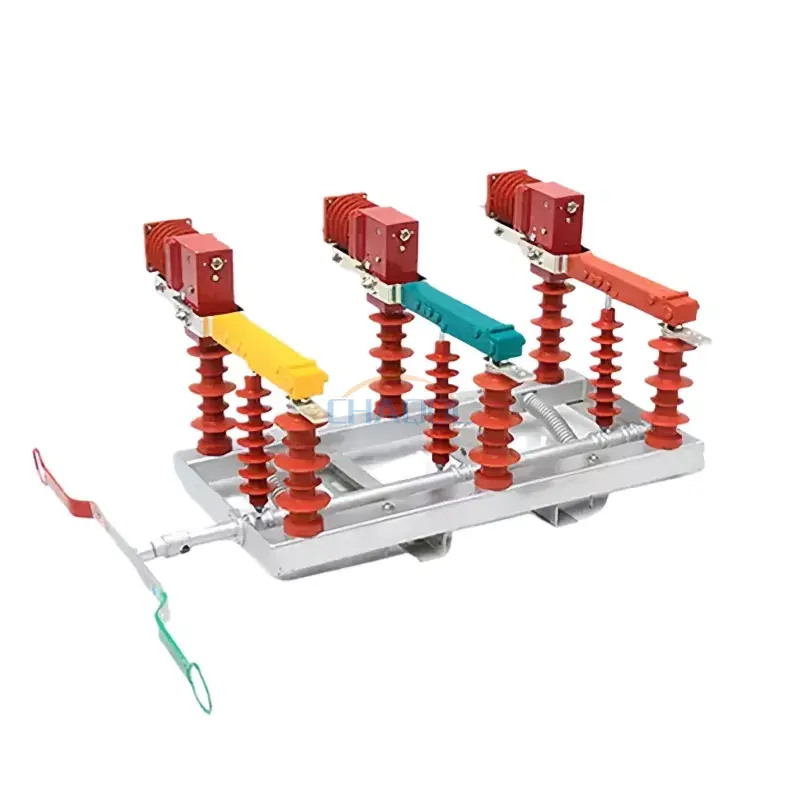

Ин гузаргоҳи сарбории баландшиддати беруна барои гузариш ва муҳофизати боэътимод дар шабакаҳои тақсимоти миёнашиддат тарҳрезӣ шудааст. Он бо сохтори хомӯшкунандаи камон вакуумӣ дар якҷоягӣ бо системаи изолятсияи механикӣ тарҳрезӣ шудааст, он иҷрои устувори қатъро дар шароити сарборӣ ва хатогиҳо таъмин мекунад. Он дар системаҳои тақсимоти нерӯи барқ барои иншооти коммуналӣ, корхонаҳои саноатӣ, иншооти истихроҷи маъдан ва инфрасохтори кимиёвӣ васеъ истифода мешавад, ки дар он ҷо бехатарии амалиёт ва муттасилӣ муҳим аст.
Маҳсулот тарҳи сохтории модулиро қабул мекунад, ки насбро дар конфигуратсияҳои ба сутун васлшуда ё зерстансияҳо осон мекунад. Системаи изолятсияи мӯҳршудаи он мутобиқшавии муҳити зистро беҳтар мекунад ва ба кори устувор дар зери намӣ, чанг ва тағирёбии ҳарорат имкон медиҳад. Дар барномаҳои амалии муҳандисӣ, Калиди сарбории баландшиддати беруна аксар вақт ҳамчун дастгоҳи коммутатсионӣ дар агрегатҳои асосии ҳалқа ва системаҳои автоматикунонии тақсимот истифода мешавад.
|
Номи лоиҳа |
Арзиши параметр |
|
|
Шиддати номиналӣ |
12 кВ |
|
|
Басомади номиналӣ |
50 Гц |
|
|
Ҷараёни номиналӣ |
630А |
|
|
Ҷараёни шикастани сарбории номиналӣ |
630А |
|
|
Ҷараёни шикастани ҳалқаи пӯшида |
630А |
|
|
5% аз ҷараёни шикастани сарбории номиналӣ |
31.5А |
|
|
Пуркунии сими номиналӣ ва ҷараёни шикаста |
10А |
|
|
Қобилияти шикастани трансформатори бидуни сарборӣ |
1600кВА |
|
|
Ҷараёни номиналии шикастани бонки конденсатор |
100А |
|
|
1-дақиқа басомади барқ тобовар ба шиддат |
42/48кВ |
|
|
Импулси барқ ба шиддат тобовар аст |
75/85кВ |
|
|
Ҷараёни муқовимати кӯтоҳмуддат (устувории гармӣ) |
20КА |
|
|
Давомнокии ноқилҳои кӯтоҳ |
4С |
|
|
Қуллаи муқовимати ҷараён (суботи динамикӣ) |
50КА |
|
|
Ҷараёни кӯтоҳи ноқили кӯтоҳ |
50КА |
|
|
Ҳаёти механикӣ |
10000次 |
|
|
Ғафсӣ фарсудашавии иҷозатдодашудаи контактҳои хомушкунандаи камон вакуумӣ |
1мм |
|
|
Моменти амали дастӣ |
≤200Н.м |
|
|

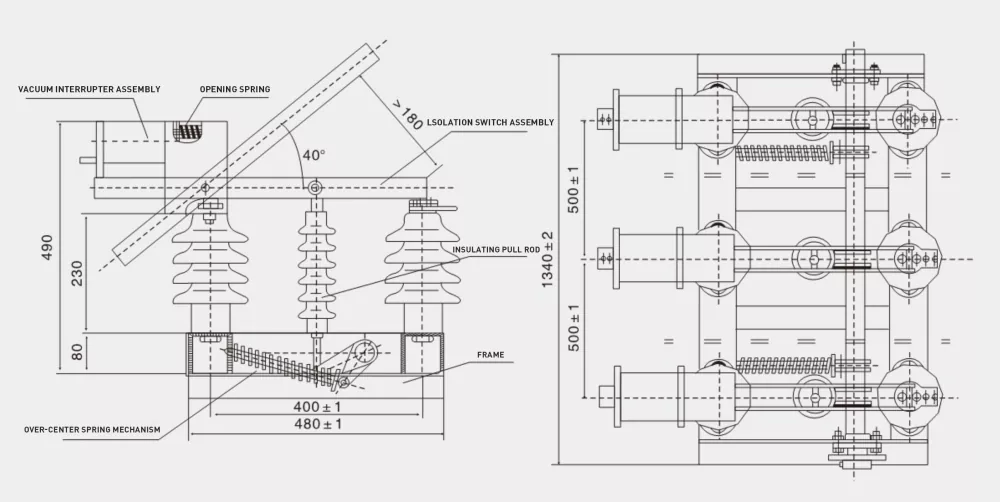

Монтаж ва танзими вайронкунаки вакуумӣ |
Фосилаи тамос |
5±1мм |
|
Суръати миёнаи гузариш |
1,1±0,2м/с |
|
|
Қатъи се марҳила ҳамзамон нест |
＜5ms |
|
|
Гузариши сефазаӣ ҳамоҳанг карда нашудааст |
＜2ms |
|
|
Масофа ба замин |
> 200мм |
|
|
Муқовимати схемаи асосӣ |
≤150μΩ |
|
Дар системаҳои автоматикунонии тақсимот, Калиди сарбории баландшиддати беруна маъмулан дар хатҳои ба сутун васлшаванда ё зеристгоҳҳои паймон насб карда мешавад, то гузариши бахшӣ ва ҷудокунии хатогиҳоро таъмин кунад. Он амалиёти дастӣ ва моториро дастгирӣ мекунад, ки онро ҳам барои шабакаҳои анъанавӣ ва ҳам навсозии шабакаи интеллектуалӣ мувофиқ мекунад.
Аз нуқтаи назари нигоҳдорӣ, он бо сохтори мӯҳрдор ва контактҳои ба фарсуда тобовар тарҳрезӣ шудааст, ки эҳтиёҷоти хидматрасонии зуд-зудро коҳиш медиҳад ва самаранокии арзиши давраи ҳаётро дар кори дарозмуддат коҳиш медиҳад.
Саволи 1: Калиди сарбории баландшиддати беруна одатан дар куҷо истифода мешавад?
A: Он дар системаҳои тақсимоти 10кВ-12кВ, аз ҷумла корхонаҳои саноатӣ, майдонҳои истихроҷи маъдан, зеристгоҳҳо ва навсозии шабакаҳои барқии деҳот барои интиқоли сарборӣ ва ҷудокунии хатоҳо ба таври васеъ истифода мешавад.

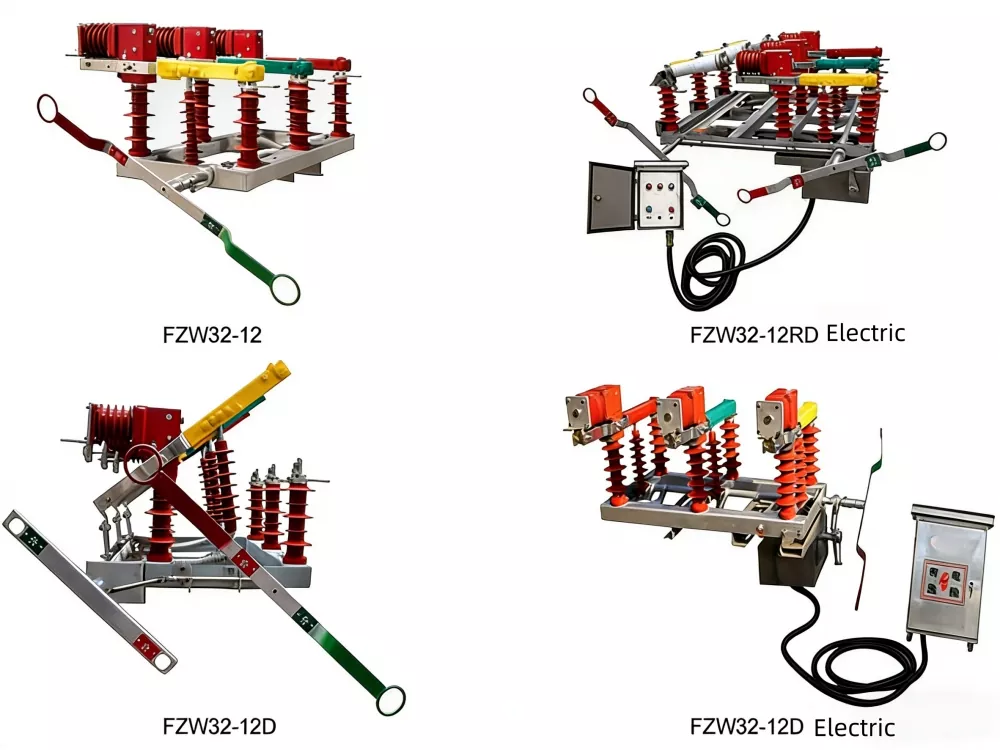

Q2: Оё он метавонад амалиёти дурдаст дастгирӣ кунад?
Ҷавоб: Бале, он метавонад бо як фаъолкунандаи барқӣ ва модули идоракунии дурдаст барои ҳамгироӣ ба шабакаҳои тақсимоти автоматӣ муҷаҳҳаз карда шавад.
Q3: Барои ин таҷҳизот чӣ гуна нигоҳдорӣ лозим аст?
A: Аз сабаби тарҳи мӯҳрдор ва вакуумии камонҳомушкунӣ, нигоҳдории муқаррарӣ ҳадди аққал аст, асосан тафтиши даврии терминалҳо ва ҳолати механизми корӣ.
