126КВ берунии SF6 барқгиранда

Дар 126KV берунии SF6 Circuit Breaker (модели LW36-126) як дастгоҳи коммутатсионӣ-класси баландшиддати интиқоли аст, ки барои зерсохторњо шабакаҳои барқ, системаҳои интиқоли коммуналӣ ва шабакаҳои барқи бузурги саноатӣ пешбинӣ шудааст. Он барои назорат, муҳофизат ва иваз кардани ҷараёни сарборӣ, ҷараёни изофабори ва ҷараёнҳои ноқилҳои кӯтоҳ истифода мешавад ва инчунин метавонад дар системаҳои ба ҳам пайвастшудаи барқ ​​​​ҳамчун кафшери барқ ​​​​фаъолият кунад.

Ин 126 кВ-и берунии SF6 сӯзишворӣ гази гексафториди сулфурро (SF6) ҳамчун муҳити хомӯшкунандаи камон ва изолятсия, дар якҷоягӣ бо як сутуни яктанаффус дар як қутб қабул мекунад. Ҳангоми таваққуф, принсипи хомӯш кардани камон аз энергия ҷараёни баландсуръати газро дар дохили камераи камон тавлид мекунад, то камонро ба таври муассир хунук кунад ва хомӯш кунад ва кори устувори шикастаро дар шароити хатогии баланд таъмин кунад.

LW36-126, ки бо механизми кории пружинаи мотории бо CT идорашаванда ва системаи семарҳилаи пайванди механикӣ муҷаҳҳаз шудааст, LW36-126 иҷрои дақиқи гузариш, эътимоднокии баланди механикӣ ва устувории аълои дарозмуддатро дар муҳити беруна пешниҳод мекунад.

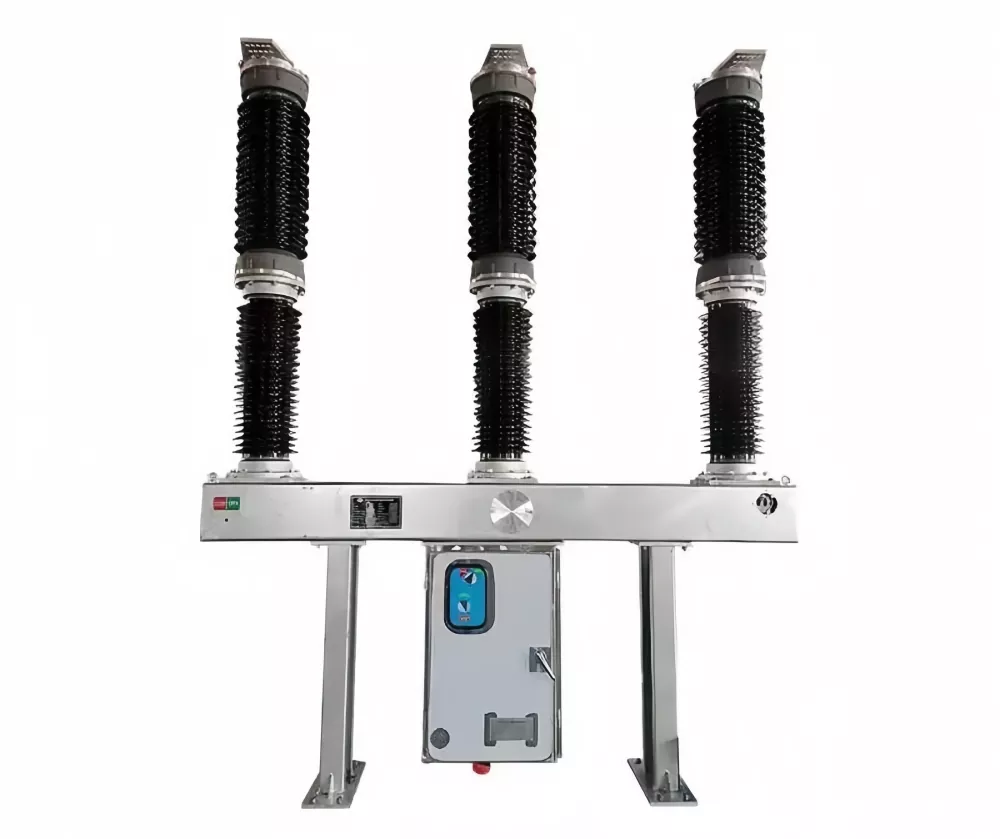

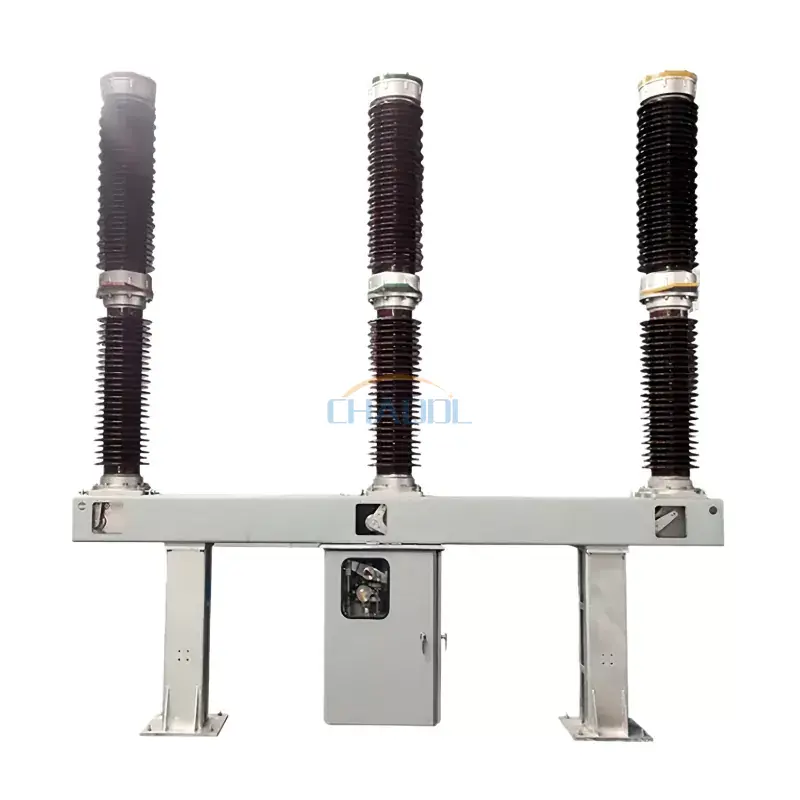

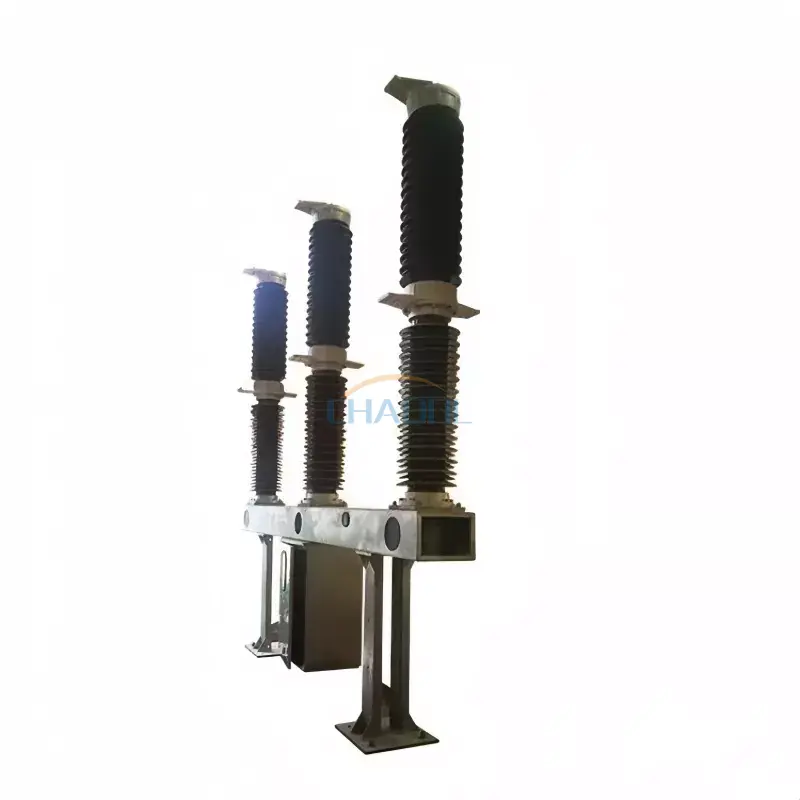

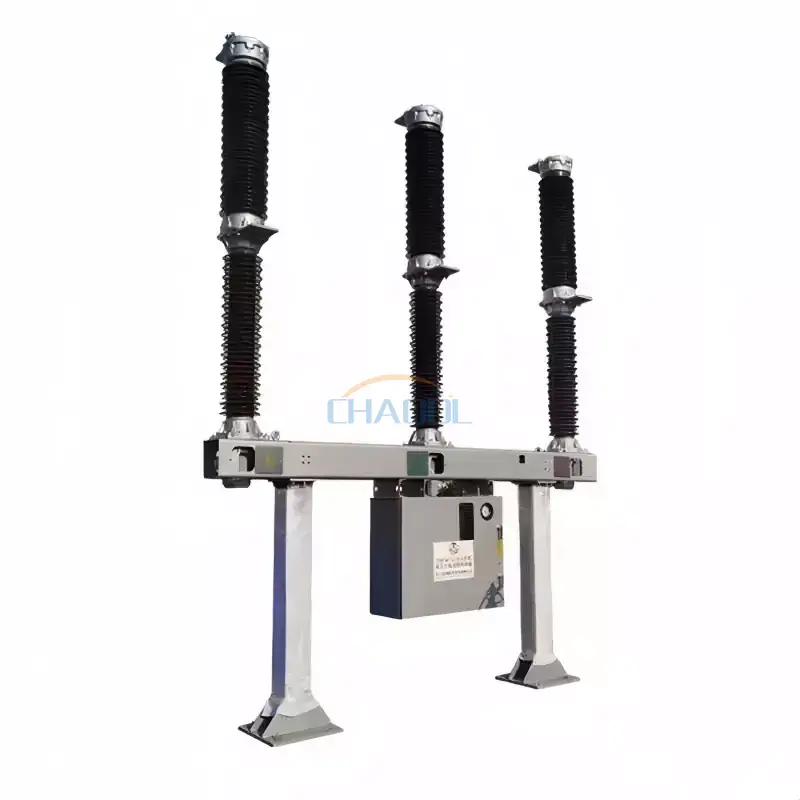

Намуди зоҳирии маҳсулот

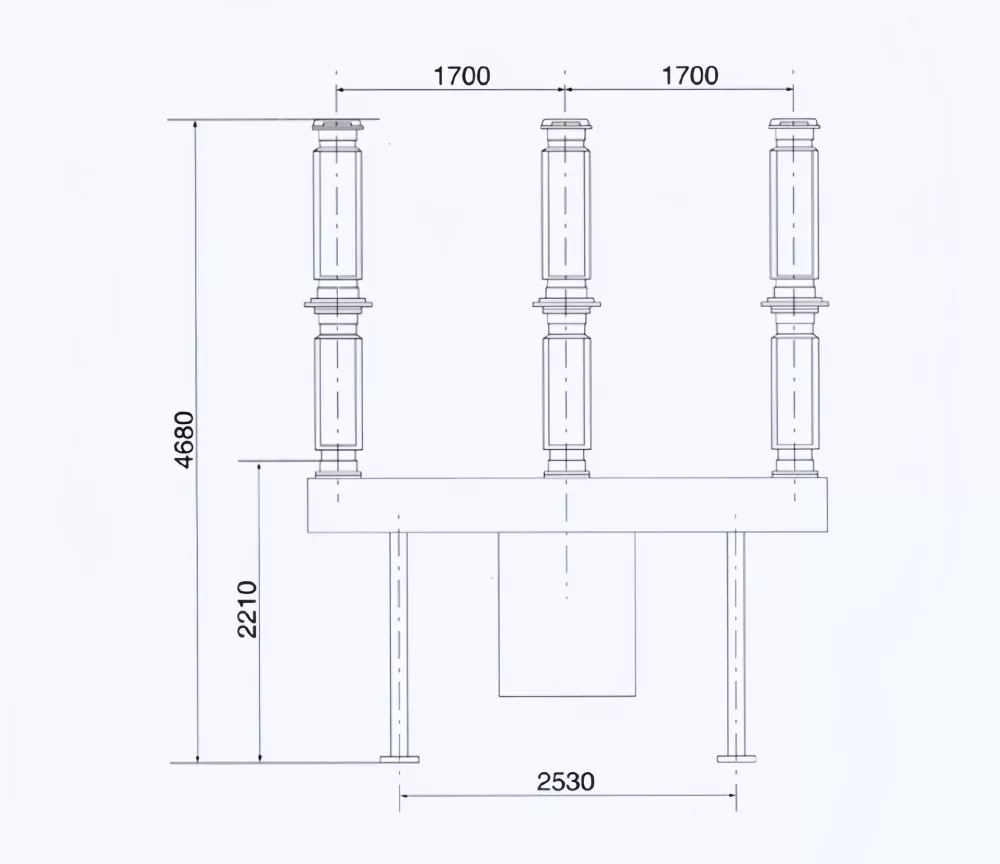

Диаграммаи андозаҳои маҳсулот

Муҳити амалиётӣ

• Баландии насб: ≤ 3000 метр аз сатҳи баҳр
• Ҳарорати муҳити зист: -30°C то +40°C
• Суръати максималии шамол: ≤ 34 м/с
• Сатҳи ифлосшавӣ: Синфи III (25 мм/кВ)

Параметрҳои техникӣ

Хусусиятҳои маҳсулот

• Изолятсияи мукаммали гази SF6 нобудшавии аълои камон ва иҷрои диэлектрикиро таъмин мекунад.
• Тарҳрезии як сутуни як сутуни яктанаффус мураккабии механикиро коҳиш медиҳад ва эътимодро беҳтар мекунад.
• Иқтидори баланди шикаста то 40 кА барои қатъи хатогиҳои сатҳи интиқол.
• Механизми баҳори бо CT идорашаванда кори устувор ва дақиқи гузаришро таъмин мекунад.
• Муносиб барои муҳити сахти беруна бо муқовимати қавӣ ба ифлосшавӣ, шамол ва тағирёбии ҳарорат.
• Муҳлати дарозмуддати механикӣ бо талаботи нигоҳдории паст барои операторони шабака.
• Бо автоматизатсияи муосири зеристгоҳҳо ва системаҳои идоракунии дурдаст мувофиқ аст.

Сохтори маҳсулот ва Принсипи кор

Қатъи 126КВ берунии SF6 аз камераи хомӯшкунии камон бо гази SF6, ҳамгироии трансформатори ҷорӣ, механизми амалиётӣ, сохтори дастгирии изолятсия ва системаи пӯлод иборат аст. Гази SF6 ҳам ҳамчун муҳити изолятсия ва ҳам хомӯшкунандаи камон амал мекунад, ки қувваи баланди диэлектрикӣ ва барқароршавии зудро пас аз таваққуф таъмин мекунад.

Дар шароити хатогӣ, механизми корӣ контакти ҳаракаткунандаро ба ҷудо мекунад ва ҷараёни гази SF6-ро дар дохили камераи камон ба вуҷуд меорад. Ин ҷараёни ҳаво камонро зуд сард мекунад ва деионизатсия мекунад ва қатъи бехатари ҷараёнҳои вайроншавии баландшиддатро таъмин мекунад. Системаи алоқаи механикии се марҳила кори ҳамоҳангшудаи қутб ва мутобиқати баланди шикастаро таъмин мекунад.

Барномаҳо

• Станцияхои ёрирасони баландвольт
• Системаҳои пайвасткунии шабакаҳои барқ
• Шабакаҳои интиқол ва тақсимоти коммуналӣ
• ГЭС ва станцияхои электрикии аловй
• Системаҳои энергетикии саноатӣ баландвольт
• Лоиҳаҳои бузурги инфрасохторӣ ва энергетикӣ
• Системаҳои энергетикии роҳи оҳан ва нақлиёт

Саволҳои зуд-зуд додашаванда

а126КВ берунии SF6 барқгирандабарои истифода бурда мешавад?

Он барои қатъ ва назорати ҷараёнҳои баландшиддати барқ ​​дар шабакаҳои интиқол, таъмини кори бехатари зеристгоҳҳо ва системаҳои энергетикӣ ҳангоми хатогиҳо ё амалиёти коммутатсионӣ истифода мешавад.

Чаро гази SF6 дар сӯзандоруҳо истифода мешавад?

Гази SF6 дорои хосиятҳои аълои изолятсия ва хомӯш кардани камон мебошад, ки имкон медиҳад, ки ҷараёнҳои хатои баландшиддати баландшиддатро ҳангоми нигоҳ доштани андозаи таҷҳизоти паймон таъмин кунад.

Оё LW36-126 барои насби берунӣ мувофиқ аст?

Бале. Дар126КВ берунии SF6 барқгирандамахсус барои зеристгоҳҳои беруна пешбинӣ шудааст ва метавонад дар шароити сахти муҳити зист боэътимод кор кунад.

Бартариятҳо нисбат ба дастгоҳҳои анъанавӣ чист?

Дар муқоиса бо вайронкунакҳои нафтӣ, сӯзанакҳои SF6 эътимоднокии баландтар, нигоҳдории камтар, зуд хомӯш кардани камон ва иҷрои беҳтарро дар шароити баландшиддат пешниҳод мекунанд.
