40.5КВ стансияҳои ёрирасон бо трансформатори ҷорӣ

Қатъи барқи зеристгоҳи ZW7-40.5 40.5КВ бо трансформатори ҷорӣ як сӯзанаки баландшиддати вакууми берунӣ мебошад, ки барои зеристгоҳҳо, нерӯгоҳҳои барқӣ, иншооти саноатӣ ва шабакаҳои тақсимоти барқи шаҳрӣ ё деҳот пешбинӣ шудааст. Он як қатъкунандаи вакуумии баландсифатро бо трансформаторҳои ҳамгирошудаи ҷорӣ муттаҳид мекунад, то функсияҳои боэътимоди коммутатсионӣ, муҳофизат, андозагирӣ ва назоратро барои системаҳои барқии миёна ва баландшиддат таъмин кунад.

Дар дастгоҳ изолятсияи сафолии болоӣ, ки дар он халалдоркунандаи вакуум ҷойгир аст ва изолятори пуштибони чинии поёнӣ дорад, ки қувваи аълои механикӣ ва иҷрои изолятсияро таъмин мекунад. Трансформаторҳои ҷараёни беруна имкон медиҳанд, ки мониторинги дақиқи ҷорӣ ва ҳамоҳангсозии муҳофизатро ҳангоми содда кардани амалиёти насб ва нигоҳдорӣ осон кунанд.

Барои хидматрасонии дарозмуддати берунӣ тарҳрезӣ шудааст, ин дастгоҳи вакуумии 40,5 кВ иҷрои аълои мӯҳр, муқовимати қавӣ ба пиршавӣ, қувваи олии диэлектрикӣ ва мутобиқшавии барҷастаи муҳити зистро пешниҳод мекунад. Технологияи қатъи вакууми он хатари сӯхтор ва таркишро аз байн мебарад ва дар ҳоле, ки мӯҳлати хизмати электрикӣ ва механикиро таъмин мекунад.

Силсилаи ZW7 дар рейтингҳои шиддати 33КВ, 35КВ ва 40.5КВ дастрас барои интиқоли ҷараёни сарборӣ, муҳофизати изофабор, қатъи ноқилҳои кӯтоҳ ва ҷудокунии система дар шабакаҳои интиқол ва тақсимот васеъ истифода мешавад.

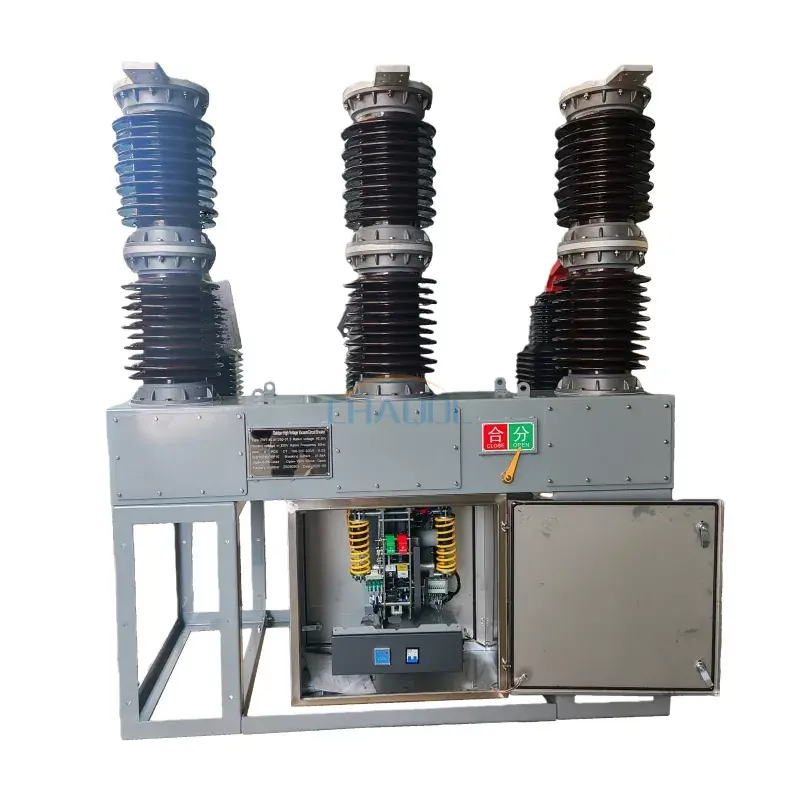

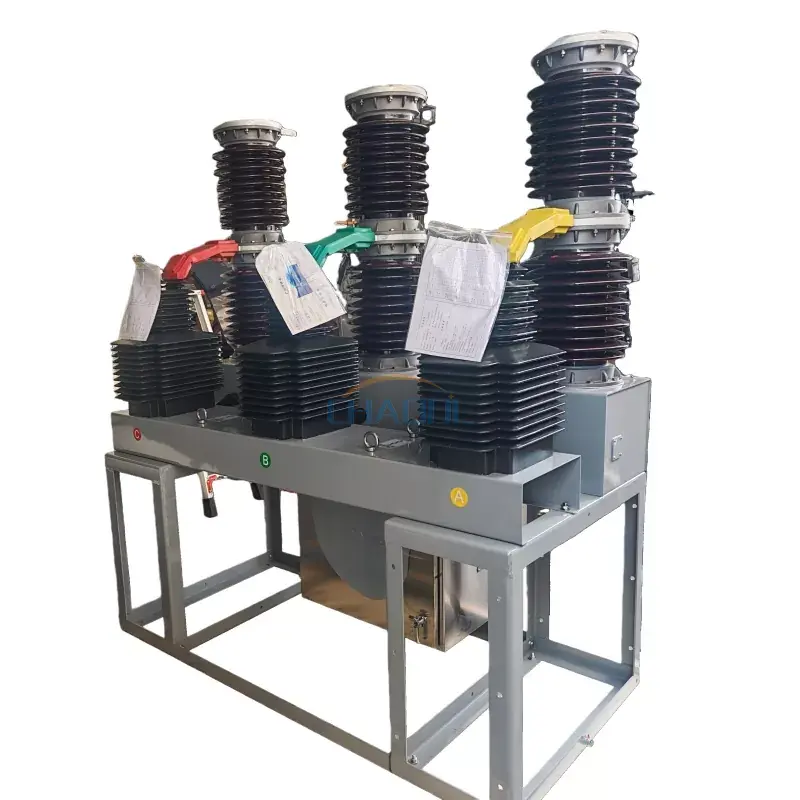

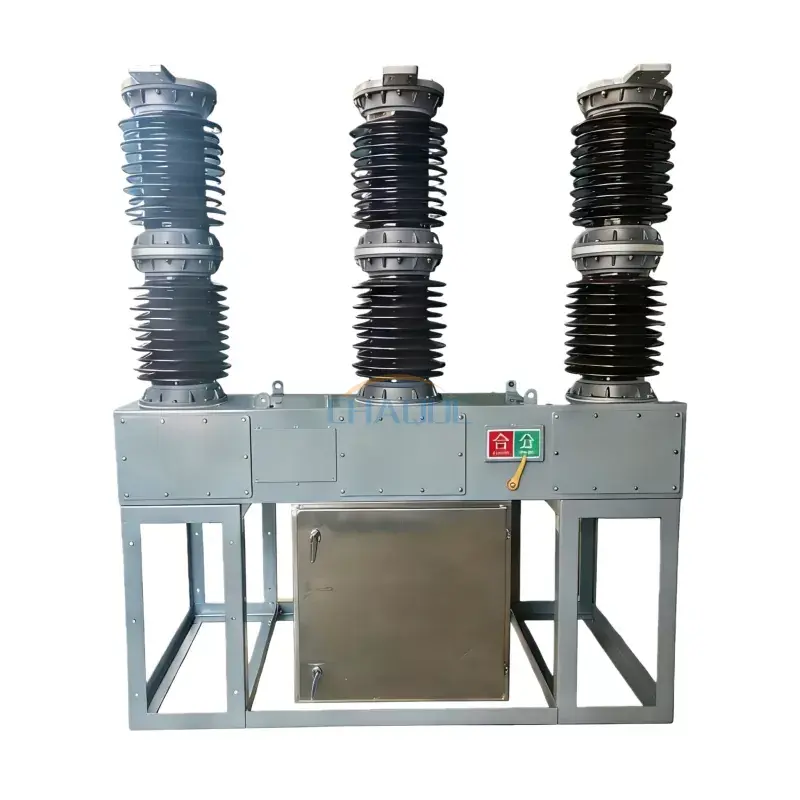

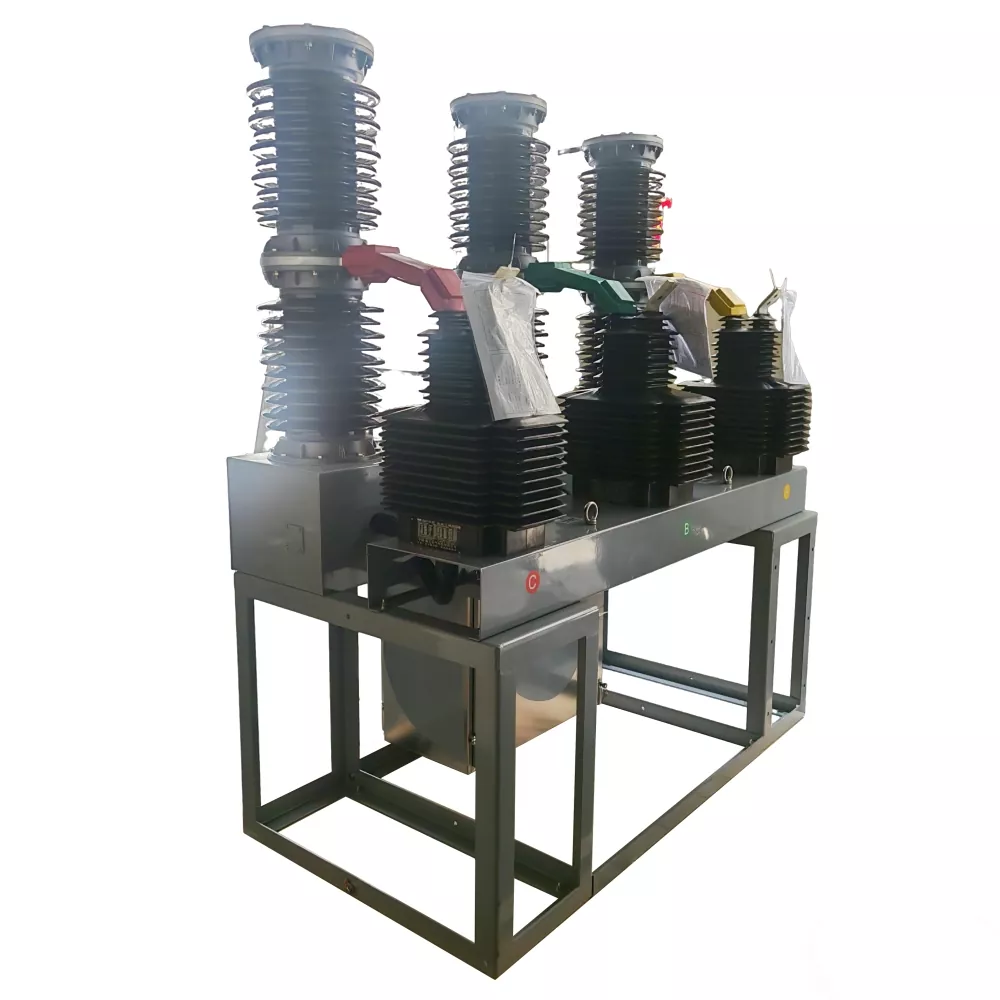

Диаграммаи намуди маҳсулот

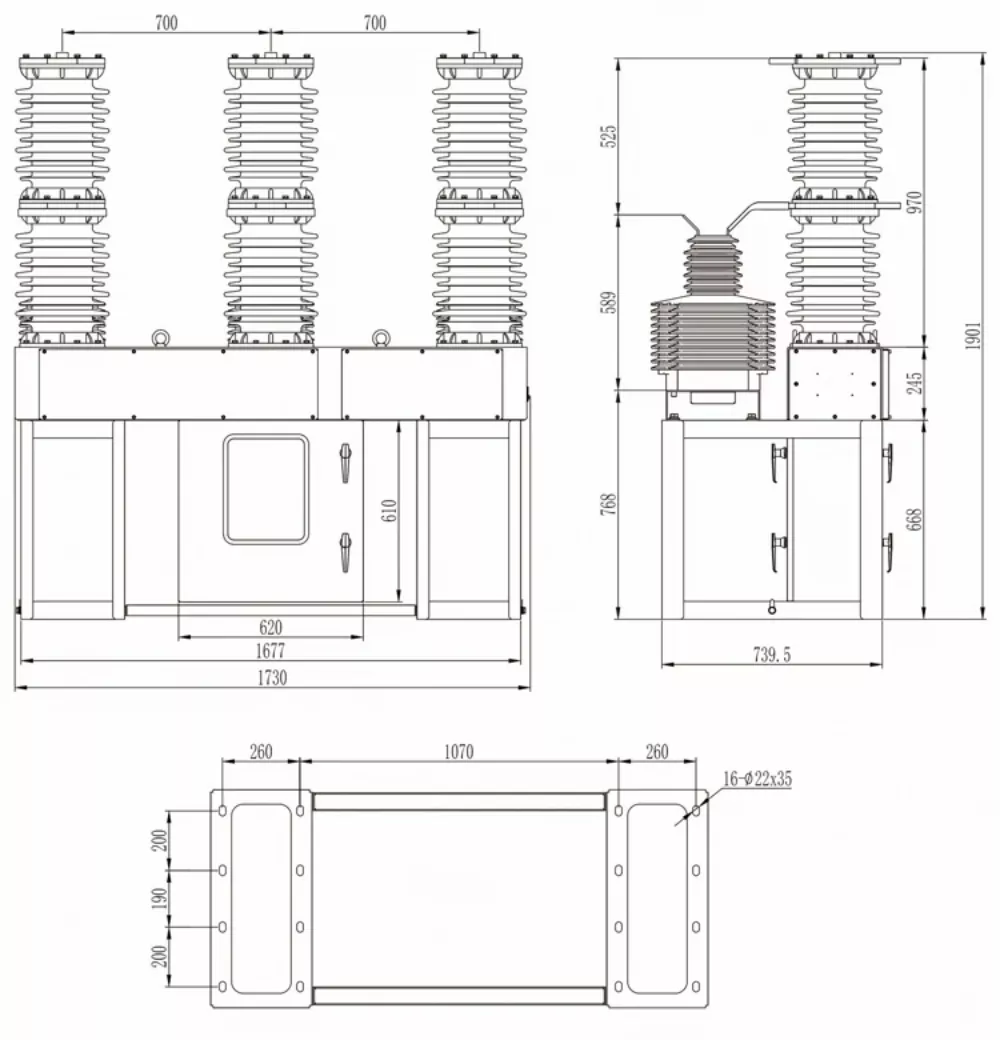

Нақшаи андоза

Параметрҳои техникӣ

Хусусиятҳои маҳсулот

• Технологияи пешрафтаи қатъи вакуумӣ нобудшавии боэътимоди камон ва ҷудокунии хатогиҳоро таъмин мекунад.
• Трансформаторҳои ҷараёни интегралӣ вазифаҳои дақиқи андозагирӣ, назорат ва муҳофизатро таъмин мекунанд.
• Муносиб барои системаҳои тақсимоти 33КВ, 35КВ ва 40.5КВ миёнашиддат ва баландшиддат.
• Изоляторҳои сафолии пурқуввати аълои изолятсия ва устувории механикиро пешниҳод мекунанд.
• Тарҳрезии қатъкунандаи вакууми мӯҳршуда мӯҳлати хидмат ва талаботи ҳадди ақали нигоҳубинро таъмин мекунад.
• Муқовимати аъло ба пиршавӣ, намӣ, ифлосшавӣ ва муҳити сахти беруна.
• Амали дастӣ ва моториро барои ҳамгироии фасеҳи система дастгирӣ мекунад.
• Сохтори мустақили трансформатори ҷараён санҷиш, калибрченкунӣ, иваз ва нигоҳдорӣро осон мекунад.
• Иқтидори баланди шикастани ноқилҳои кӯтоҳ то 31,5КА ҳифзи боэътимоди системаи барқро таъмин мекунад.
• Не нафт, на хатари таркиш ва амалиёти аз ҷиҳати экологӣ тоза.

Барномаҳо

Шиканандаи барқии 40,5 кВ бо трансформатори ҷорӣ дар системаҳои энергетикии миёна ва баландшиддат ба таври васеъ истифода мешавад, ки функсияҳои боэътимоди коммутатсионӣ, муҳофизат ва назоратро талаб мекунанд.

• Станцияхои электрики
• Шабакаҳои интиқол ва тақсимоти барқ
• Лоиҳаҳои шабакаҳои коммуналӣ
• Станцияхои электрикии обй
• Станцияхои электрикии гармй
• Системаҳои тавлиди нерӯи шамол
• Лоиҳаҳои энергияи офтоб
• Объектхои кухй ва металлурги
• Корхонахои саноатй
• Системаҳои таъмини барқи роҳи оҳан ва нақлиёт
• Сетьхои таксимкунандаи электри шахрй ва кишлокй

Афзалиятҳои техникӣ

Дар муқоиса бо сӯзандоруҳои анъанавии сӯзишворӣ ва сӯрохкунакҳои SF6, ZW7-40.5 сӯзанаки вакууми берунӣ эътимоднокии олии амалиётӣ, талаботҳои ками нигоҳдорӣ ва мӯҳлати хидматрасониро пешниҳод мекунад. Қатъи вакуум камонҳоро дар дохили камераи вакууми мӯҳршуда ба таври муассир хомӯш мекунад, эрозияи тамосро кам мекунад ва кори коммутатсионӣро беҳтар мекунад.

Тарҳи ҳамгирошудаи трансформатори ҷорӣ муҳофизати дақиқи реле, мониторинги хатогиҳо, андозагирии ҷорӣ ва автоматикунонии системаро дастгирӣ мекунад, ки онро як ҳалли беҳтарин барои шабакаҳои муосири интеллектуалӣ ва барномаҳои тақсимоти барқ ​​​​мегардонад.

Бо қувваи аълои диэлектрикӣ, устувории баланди механикӣ ва кори мӯътадил дар шароити муҳити зист, 40,5 кВ сӯзанаки вакуумӣ интихоби афзалиятнок барои ширкатҳои коммуналӣ, пудратчиёни EPC ва лоиҳаҳои инфрасохтори барқӣ дар саросари ҷаҳон мебошад.

Саволҳои зуд-зуд додашаванда

40,5 кВ вакуумӣ барои чӣ истифода мешавад?

Калиди барқии 40,5 кВ барои муҳофизат ва назорати системаҳои барқи миёна ва баландшиддат тавассути қатъ кардани ҷараёнҳои сарборӣ, ҷараёнҳои изофабор ва ҷараёнҳои ноқилҳои кӯтоҳ дар зеристгоҳҳо ва шабакаҳои тақсимоти барқ ​​истифода мешавад.

Чаро трансформатори ҷараён бо барқгиранда пайваст карда шудааст?

Трансформатори ҷараёни ҳамгирошуда ченкунии дақиқи ҷараён, вуруди релеи муҳофизатӣ, мониторинги хатогиҳо ва функсияҳои назорати автоматиро таъмин намуда, бехатарии умумии система ва самаранокии корро беҳтар мекунад.

Бартариятҳои барқгирандаҳои вакуумӣ чист?

Дастгоҳҳои вакуумӣ дар муқоиса бо технологияҳои анъанавӣ зуд нобудшавии камон, мӯҳлати хидматрасонии дароз, талаботи пасти нигоҳдорӣ, эътимоднокии баланд, тозагии экологӣ ва иҷрои олии барқро таъмин мекунанд.

Оё барқгирандаи ZW7-40.5-ро дар берун насб кардан мумкин аст?

Бале. Шӯркунаки вакуумии берунии ZW7-40.5 махсусан барои насби берунӣ тарҳрезӣ шудааст ва метавонад ба шароитҳои гуногуни муҳити зист, аз ҷумла ба тағирёбии ҳарорат, намӣ ва ифлосӣ тоб оварад.

Дар кадом соҳаҳо маъмулан 40,5 кВ-ро истифода мебаранд?

Ин сӯхторҳо дар шабакаҳои коммуналӣ, зеристгоҳҳо, нерӯгоҳҳои тавлиди барқ, лоиҳаҳои энергияи барқароршаванда, истихроҷи маъдан, иншооти саноатӣ, инфрасохтори нақлиётӣ ва системаҳои бузурги тақсимоти барқ ​​васеъ истифода мешаванд.
