24кВ сутуни васлшавандаи барқии баландшиддат

Калиди барқии 24 кВ дар қутби васли баландшиддати силсилаи ZW32-24 як сӯрохии берунии вакуумӣ мебошад, ки барои системаҳои тақсимоти барқи миёнашиддат пешбинӣ шудааст. Он барои иваз кардани ҷараёнҳои сарборӣ, қатъ кардани ҷараёнҳои изофабор ва тоза кардани ноқисҳои ноқилҳои кӯтоҳ дар шабакаҳои барқӣ васеъ истифода мешавад. Бо дорои технологияи пешрафтаи қатъи вакуумӣ, сохтори ба зангзанӣ тобовар ва механизмҳои боэътимоди корӣ, ин рахнакунанда кори бехатар ва устуворро дар зеристгоҳҳо, иншооти саноатӣ, лоиҳаҳои энергияи барқароршаванда ва системаҳои тақсимоти коммуналиро таъмин мекунад.

Ҳамчун як истеҳсолкунандаи касбии 24 кВ вакуумӣ, мо барои хидматрасониҳои барқӣ, пудратчиёни барқ, лоиҳаҳои EPC ва операторони шабакаҳои тақсимотӣ дар саросари ҷаҳон қарорҳои устувор ва баландсифат пешниҳод менамоем.

Шиддати баландшиддати 24 кВ дар қутби васлшаванда чист?

Дар сутуни 24 кВ вакуумӣ вакуумӣ (VCB) як дастгоҳи коммутатории миёнаи беруна мебошад, ки дар сутунҳои коммуналӣ насб карда шудааст, то системаҳои тақсимоти барқро аз сарбории изофӣ, ноқилҳои кӯтоҳ ва хатогиҳои барқ ​​муҳофизат кунад. Шикананда барои зуд ва бехатар хомӯш кардани камонҳо аз вайронкунакҳои вакуумӣ истифода бурда, иҷрои аълои изолятсия ва мӯҳлати хизмати дарозро таъмин мекунад.

Дар муқоиса бо сӯзанакҳои анъанавии сӯзишворӣ ва сӯрохкунакҳои SF6, ноқилҳои вакуумӣ бартариҳои назаррасро пешниҳод мекунанд, аз ҷумла талаботҳои камтари нигоҳдорӣ, тозагии экологӣ, эътимоднокии баландтари амалиётӣ ва мӯҳлати дарозтари механикӣ.

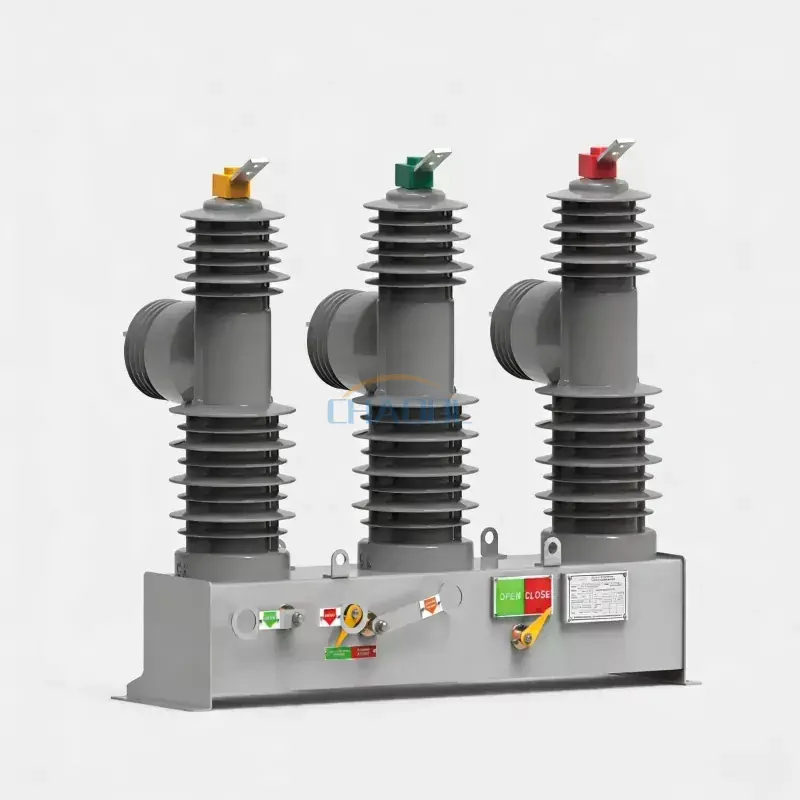

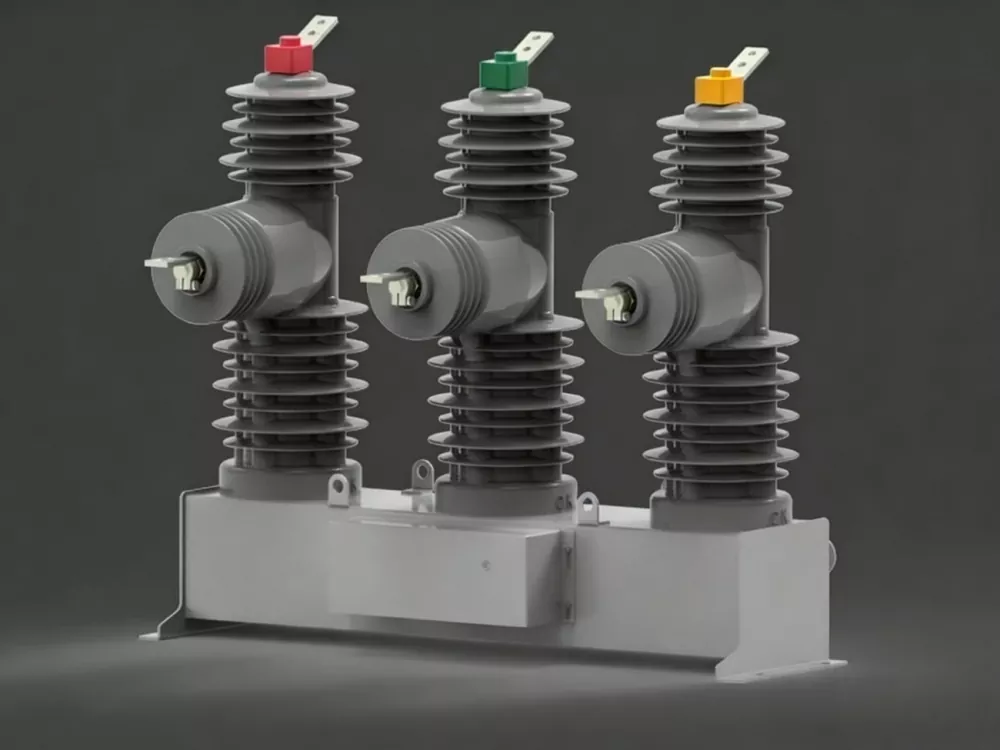

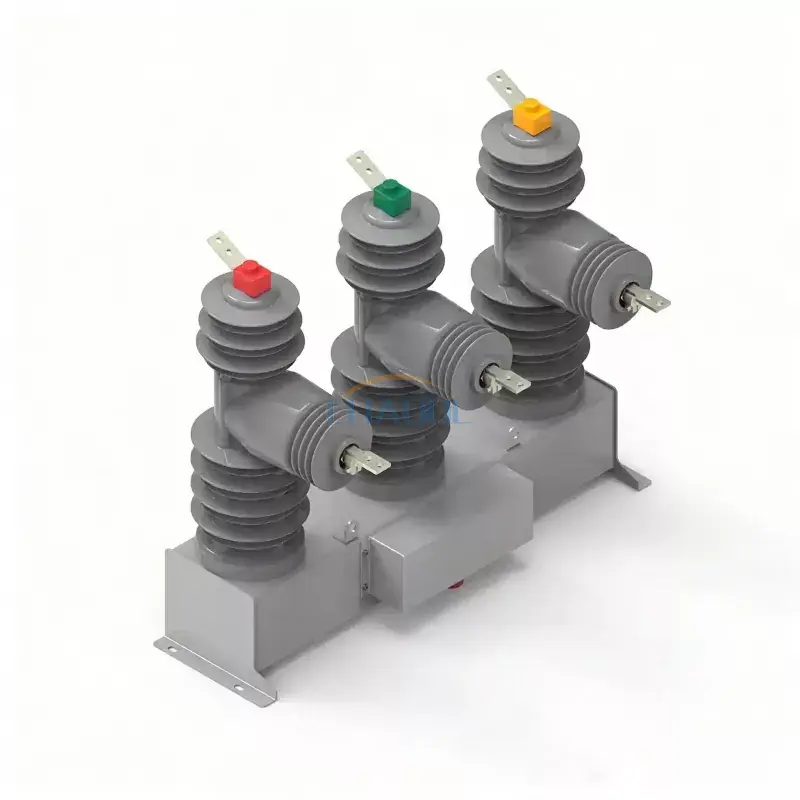

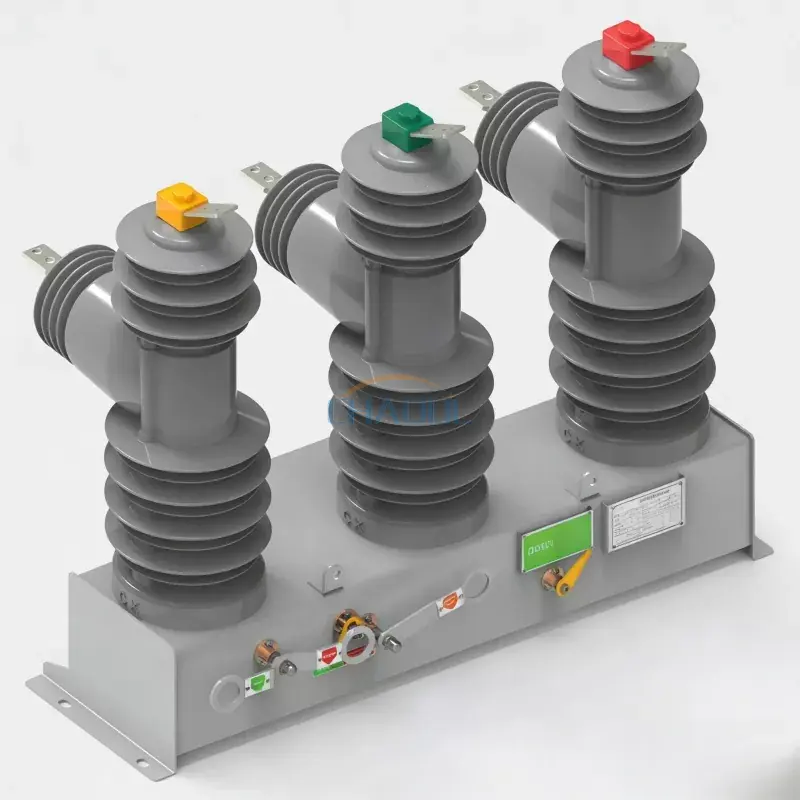

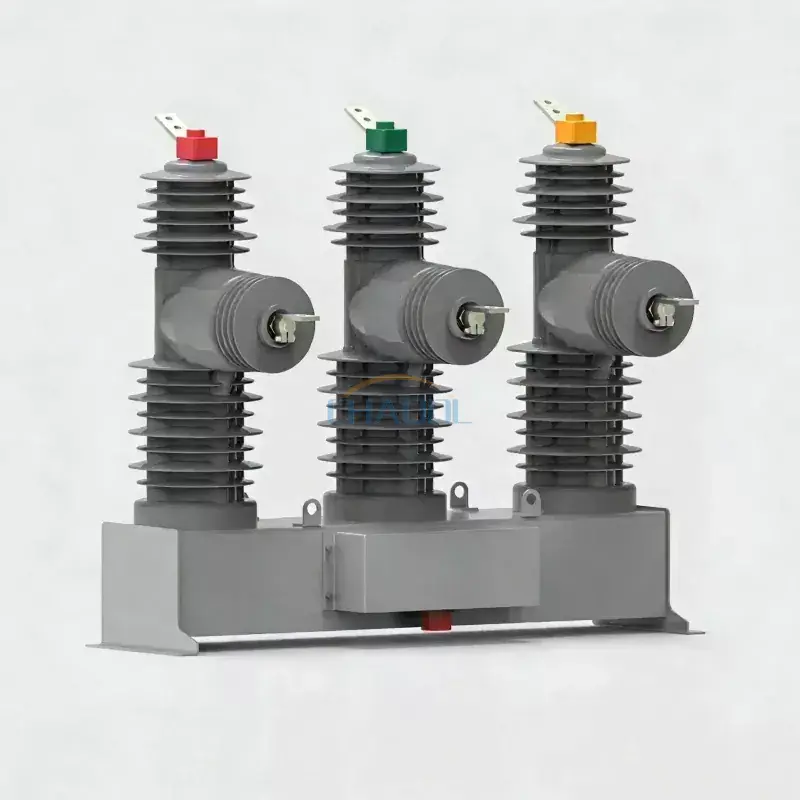

Диаграммаи намуди зоҳирӣ

Сохтори паймоне, ки ба сутун васл карда шудааст, барои насби берунӣ ва кори дарозмуддат дар шароити серталаби муҳити зист пешбинӣ шудааст. Сохтмони мустаҳками он ба намӣ, чанг, радиатсияи ултрабунафш ва зангзанӣ муқовимати аъло медиҳад.

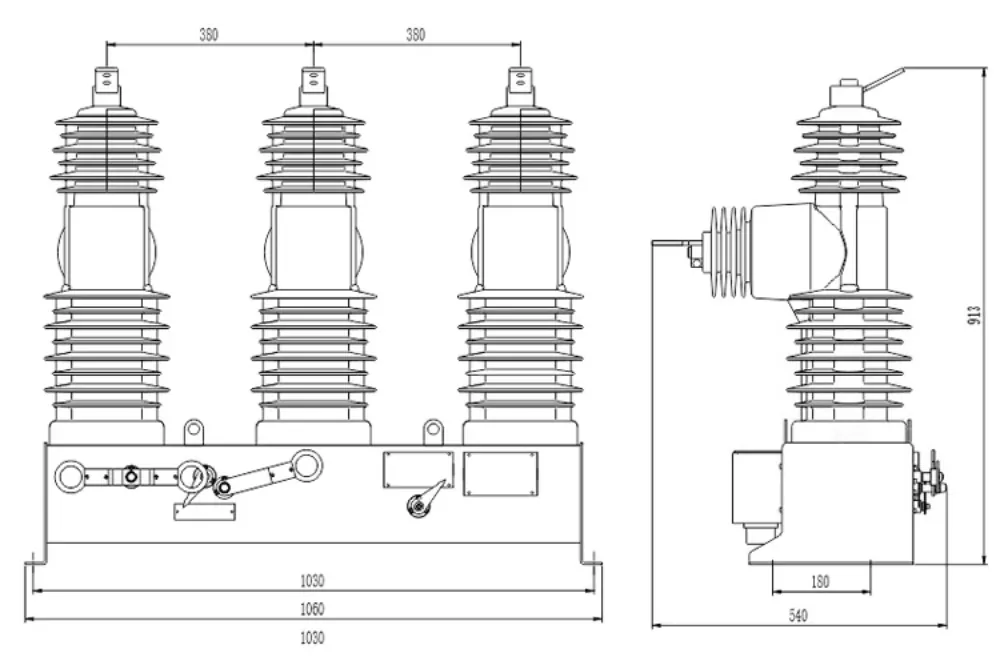

Диаграммаи андозаҳои маҳсулот

Тарҳрезии сохтории оптимизатсияшуда талаботи фазои насбро ҳангоми нигоҳ доштани иҷрои баланди изолятсия ва бехатарии амалиёт кам мекунад. Андозаи паймон инчунин хароҷоти интиқол ва насбро коҳиш медиҳад.

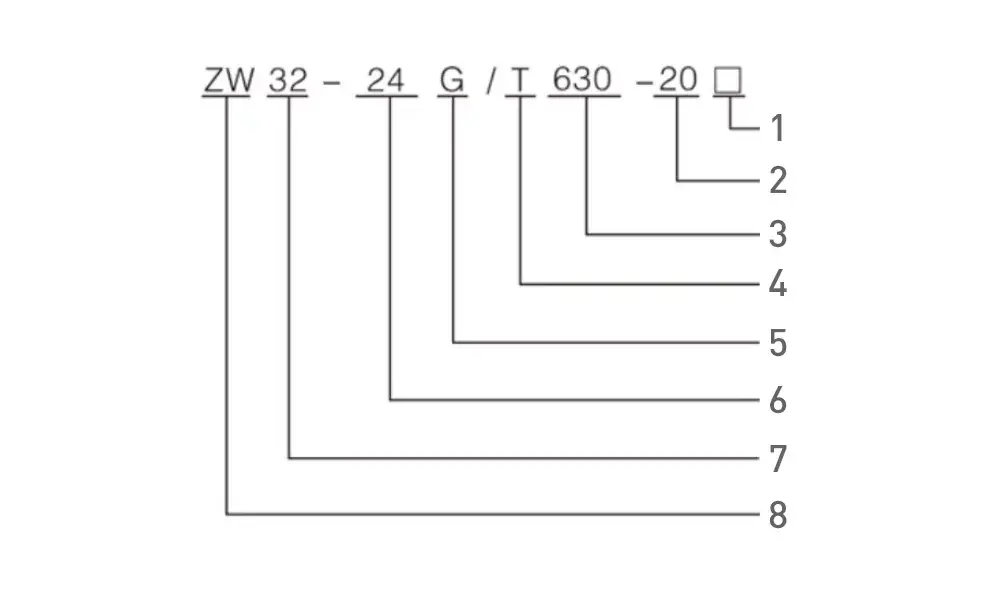

Параметрҳои техникӣ

1. Бо кувваи электр идора карда мешавад

2. Ҷараёни кандашавии кӯтоҳи ноқилӣ (КА)

3. Ҷараёни номиналӣ (A)

4. Механизми кори бахори

5. Бо гузаргоҳи изолятсия

6. Шиддати номиналӣ (КВ)

7. Рақами силсилавии тарҳрезӣ

8. Дастгоҳи вакуумӣ дар беруни бино

Хусусиятҳои асосӣ

Технологияи пешрафтаи хомӯшкунии камон вакуумӣ

Барканори вакуумӣ камонҳои барқро ҳангоми амалиёти коммутатсионӣ зуд хомӯш карда, бехатариро ба таври назаррас беҳтар мекунад ва фарсудашавии алоқаро кам мекунад. Ин технология қувваи аълои диэлектрикӣ ва иҷрои боэътимоди қатъро дар тамоми давраи ҳаёти маҳсулот таъмин мекунад.

Иқтидори баланди шикастани ноқилҳои кӯтоҳ

Бо ҷараёнҳои шикастани кӯтоҳи ноқилӣ то 25 кА, шикаста метавонад камбудиҳоро ба таври муассир ҷудо кунад ва таҷҳизоти пурарзиши барқро аз осебе, ки дар натиҷаи шароити ғайримуқаррарии ҷорӣ ба вуҷуд омадааст, муҳофизат кунад.

Мутобиқсозии аъло дар муҳити беруна

Корпус аз пӯлоди зангногир ё пӯлоди бо Dacromet пӯшонидашуда истеҳсол карда шудааст ва бо қабатҳои тобовар ба ултрабунафш муҷаҳҳаз шудааст. Ин муҳофизати олиро аз зангзанӣ, пошидани намак, намӣ, чанг ва шароити сахти обу ҳаво таъмин мекунад.

Механизми боэътимоди кори баҳор

Механизми бо баҳор идорашаванда иҷрои тези кушодан ва пӯшиданро бо садои пасти корӣ ва бозгашти ҳадди аққал таъмин мекунад. Он кори мӯътадили механикӣ ва мӯҳлати хизмати дарозро таъмин мекунад.

Истеъмоли ками нерӯи барқ

Механизми корӣ камтар аз 70 Вт нерӯи берунаро талаб мекунад, ки онро барои насбҳои дурдаст ва ҳамгироии осон бо системаҳои эҳтиётии нерӯи барқ ​​мувофиқ мекунад.

Барномаҳо

Дар 24 кВ сӯзишвории берунии вакуумӣ дар ҳолатҳои зерин васеъ истифода мешавад:

• Шабакаҳои тақсимоти барқ
• Станцияхои электрики
• Корхонахои саноатй ва маъдани кухй
• Лоихахои электриконии дехот
• Станцияхои электрикии офтобии фотоэлектрик
• Системаҳои тавлиди энергияи шамол
• Лоиҳаҳои автоматикунонии шабакаи интеллектуалӣ
• Системаҳои интиқол ва тақсимоти коммуналӣ

Хусусиятҳои сохторӣ

1. Иқтидори баланд
Дар бурдед аз пӯлоди зангногир ё сохтмони пӯлоди махсуси коркардшуда қабул карда мешавад. Табобати пешрафтаи зидди зангзанӣ муқовиматро ба пиршавии муҳити зист ва таъсири кимиёвӣ ба таври назаррас беҳтар мекунад.

2. Сутуни изолятсияи резинии силикон
Сутуни изолятсияшудаи APG бо резини силиконии баландсифат фаро гирифта шудааст, ки хусусиятҳои барҷастаи изолятсия, қобилияти зидди конденсатсия ва эътимоднокии дарозмуддатро таъмин мекунад.

3. Дастгоҳи қатъкунандаи вакуумӣ
Қатъи вакуумӣ ҳамчун ҷузъи асосии коммутатсионӣ хизмат мекунад ва қатъи боэътимоди ҷорӣро бо талаботи ҳадди ақали нигоҳдорӣ таъмин мекунад.

4. Мутобиқати идоракунии соҳибақл
Контроллерҳои ихтиёрии интеллектуалӣ метавонанд барои мониторинги дурдаст, ошкор кардани хатогиҳо, гузариши фосилавӣ ва иртиботи системаи SCADA муттаҳид карда шаванд.

Манфиатҳо барои истифодабарандагони коммуналӣ ва саноатӣ

• Ҷудокунии зуди хатогиҳо ва эътимоднокии система беҳтар
• Кам кардани хароҷоти нигоҳдорӣ ва амалиётӣ
• Муҳлати хизмати механикӣ ва электрикӣ
• Амнияти баланди амалиётӣ ва қобилияти гузариш
• Технологияи қатъи вакууми аз ҷиҳати экологӣ тоза
• Муносиб барои муҳити сахти беруна
• Насб ва нигоҳдории осон
• Шабакаи интеллектуалӣ ва мутобиқати SCADA

Талабот барои муҳити насб

Барои кори оптималии 24 кВ барқгиранда бояд дар шароити зерин насб карда шавад:

• Ҳарорати муҳити атроф аз -30 ° C то + 40 ° C
• Баландии на бештар аз 1500 метр
• Ҳеҷ гуна ларзиш ё зарбаи механикӣ вуҷуд надорад
• Газҳои хеле зангзананда ё муҳити тарканда вуҷуд надоранд
• Ба заминкании дуруст мувофиқи стандартҳои электрикӣ

Чаро дастгоҳи 24 кВ-и моро интихоб кунед, ки сӯзандоруи баландшиддат дорад?

• Истеҳсолкунандаи касбии дастгоҳҳои интиқолдиҳандаи миёна
• Назорати қатъии сифат ва санҷиши завод
• Хидматҳои мутобиқсозии OEM ва ODM
• Технологияи боэътимоди вайронкунандаи вакуумӣ
• Нархи рақобатпазири бевоситаи завод
• Дастгирии интиқоли босуръати ҷаҳонӣ
• Ёрии хаматарафаи техникй
• Хизматрасонии дарозмуддати пас аз фурӯш

Саволҳои зуд-зуд додашаванда

Вазифаи асосии 24 кВ монтажи барқии баландшиддати сутунӣ аз чӣ иборат аст?

Он барои иваз кардани ҷараёнҳои сарборӣ, қатъ кардани ҷараёнҳои изофабор ва ҷудо кардани норасоиҳои кӯтоҳ дар системаҳои тақсимоти нерӯи миёна истифода мешавад.

Оё монтажи барқро аз масофаи дур идора кардан мумкин аст?

Бале. Воҳидҳои идоракунии ихтиёрии интеллектуалӣ метавонанд амалиёти дурдаст, мониторинг, ташхиси хатогиҳо ва иртиботи SCADA-ро дастгирӣ кунанд.

Оё ин барқгиранда барои лоиҳаҳои нерӯи офтобӣ ва шамол мувофиқ аст?

Бале. Он ба таври васеъ дар нерӯгоҳҳои барқи барқароршавандаи энергия, аз ҷумла хоҷагиҳои фотоэлектрикҳои офтобӣ, нерӯгоҳҳои бодӣ ва лоиҳаҳои нигоҳдории энергия истифода мешавад.

Бартариятҳои сӯзанакҳои вакуумӣ аз сӯзанкунакҳои SF6 чист?

Дастгоҳҳои вакуумӣ аз ҷиҳати экологӣ тоза буда, нигоҳдории камтарро талаб мекунанд, мӯҳлати хизмати дарозтар доранд ва зарурати коркарди гази SF6-ро аз байн мебаранд.

Оё шумо OEM ва мушаххасоти фармоиширо дастгирӣ мекунед?

Бале. Мо метавонем конфигуратсияҳои фармоишӣ, механизмҳои корӣ, контроллерҳои интеллектуалӣ ва хидматҳои брендингро мувофиқи талаботи лоиҳа пешниҳод кунем.
