ДарКалиди ҷудокунии барқи берунабарои изолятсияи боэътимоди схемаҳо дар системаҳои барқи беруна аз 40,5 кВ то 220 кВ тарроҳӣ шудааст. Он дар зеристгоҳҳо, хатҳои интиқоли барқ ва стансияҳои коммутатсионӣ ба таври васеъ истифода мешавад, ки дар онҳо изолятсияи намоён ва бехатарии механикӣ дар шароити баландшиддат талаб карда мешавад.
Ин силсилаи GW4 бо сохтори мустаҳками ҳавои кушод тарҳрезӣ шудааст, ки кори мӯътадилро дар шароити обу ҳавои сахт, аз қабили борони шадид, ях, бори шамол ва муҳити ифлосшавӣ таъмин мекунад. Он ҳам режимҳои кори дастӣ ва ҳам моториро дастгирӣ намуда, чандириро барои сатҳҳои гуногуни автоматизатсияи шабака таъмин мекунад.
Гузариш як сохтори уфуқии чархзанандаро бо изоляторҳои пости чинӣ, қубурҳои гузаронанда ва чаҳорчӯбаи пояи пӯлоди галвании пурқувватро қабул мекунад. Системаи пайвасти механикӣ кори синхронизатсияшудаи семарҳиларо таъмин намуда, хатарҳои нодурустро ҳангоми гузариш коҳиш медиҳад.
Дар муқоиса бо изоляторҳои анъанавӣ, инКалиди ҷудокунии барқи берунаякрангии фишори тамосро беҳтар мекунад ва оксидшавиро дар буғумҳои ноқилӣ коҳиш медиҳад ва мӯҳлати хидматро дар барномаҳои дарозмуддати берунӣ ба таври назаррас дароз мекунад.
|
Номи лоиҳа |
Арзиши параметр |
||||||
|
Шиддати номиналӣ |
40,5 кВ |
72,5 кВ |
126 кВ |
||||
|
Сатҳи изолятсия |
1-дақиқа басомади барқ тобовар ба шиддат |
95/115 КВ |
140/160 КВ |
230/245кВ |
|||
|
Импулси барқ ба шиддат тобовар аст |
185/215 КВ |
325/375 КВ |
550/630 КВ |
||||
|
Басомади номиналӣ |
50 Гц |
||||||
|
Ҷараёни номиналӣ |
400/630/1000А |
1250/1600/2000А |
3150/4000А |
||||
|
Муқовимат ба ҷараёни кӯтоҳмуддат |
16/20/31,5кА |
31,5/40кА |
50кА |
||||
|
Қуллаи номиналӣ муқовимат ба ҷараёни |
40/50/63кА |
80/100кА |
125кА |
||||
|
Давомнокии ноқилҳои кӯтоҳ |
4/2с |
||||||
|
Сарбории механикии терминал |
Бори дарозии уфуқӣ |
750Н |
1000Н |
||||
|
Сарбории паҳлуии уфуқӣ |
500Н |
750Н |
|||||
|
Қувваи амудӣ |
750Н |
1000Н |
|||||
|
Ҳаёти механикӣ |
2000 маротиба |
||||||
|
Механизми дастӣ идорашаванда |
Бе замин |
CS11(F) |
|||||
|
Заминаи ягона |
CS 8-6D(F) |
||||||
|
Заминаи дукарата |
Бурандаи асосӣ CS14G, буриши заминӣ CS11 |
||||||
|
Шиддати занҷираи назорат |
AC 220/380, DC 220 |
||||||
|
Механизми корбарии моторӣ |
Модели |
CJ5/CJ6 |
|||||
|
Шиддати мотор |
AC220/380, DC220 |
||||||
|
Шиддати занҷираи назорат |
AC220, DC220 |
||||||
|
Вақти кушодашавӣ (аз дастгоҳи барқгиранда) |
6±1с |
||||||
|
Вазни маҳсулот |
Ба замин асос наёфтааст |
360 кг |
500 кг |
700 кг |
|||
|
Заминаи ягона |
410 кг |
600 кг |
800 кг |
||||
|
Заминаи дукарата |
460 кг |
700 кг |
900 кг |
||||

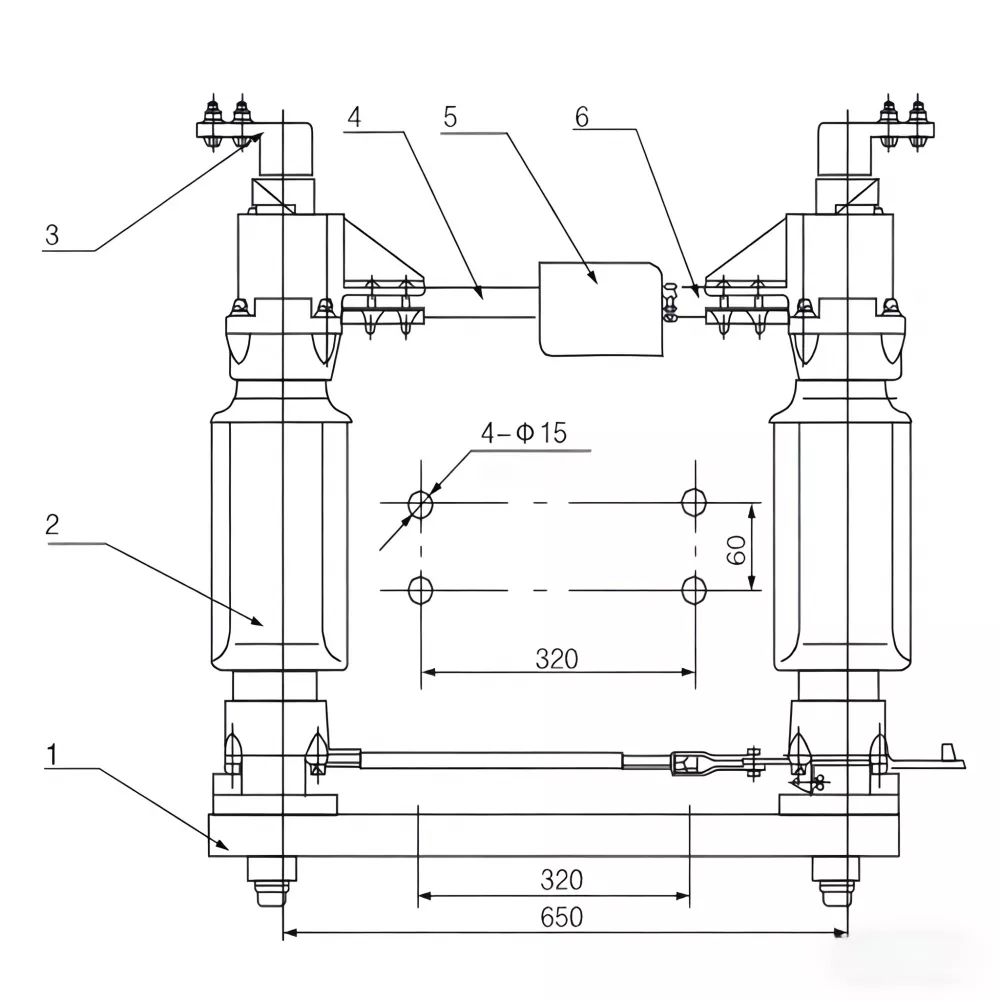

Шарҳи сохтории силсилаи GW4
1. Асос
2. Изолятори дастгирӣ
3. Терминали симӣ
4. Ќўрѓи гузаронандаи статсионарї
5. Сарпӯши оби мураббаъ
6. найчаи гузаронандаи харакаткунанда

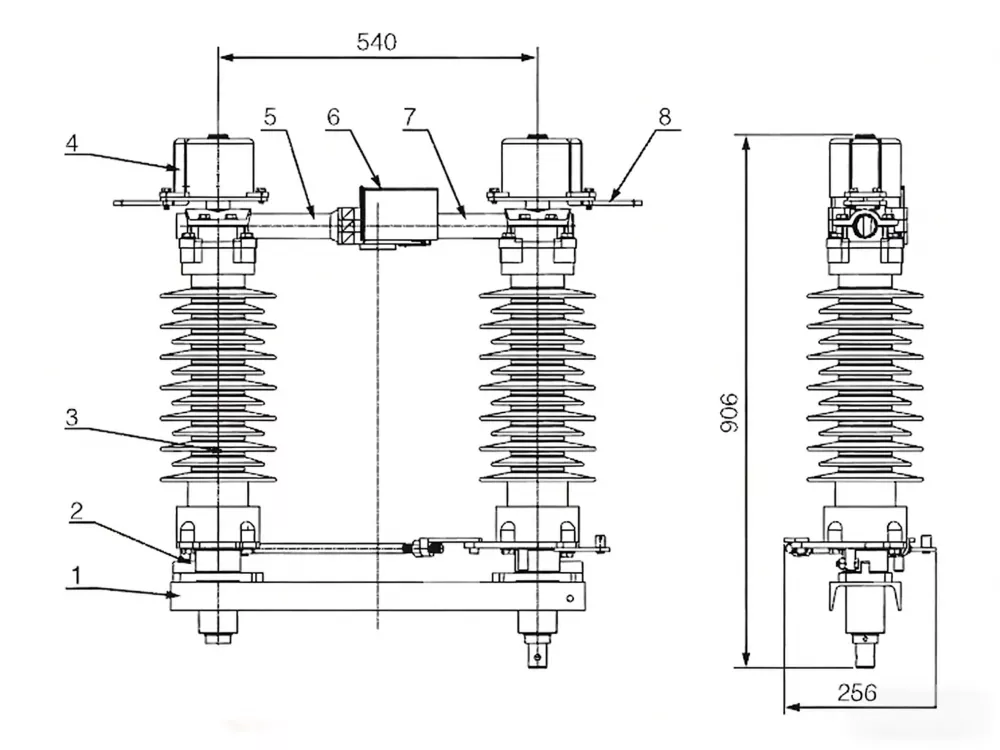

Конфигуратсияи як қутб
1. Кронштейн пӯлоди канал
2. Пойгоҳи дастгирӣ
3. Пойгоҳи изолятсионӣ
4. Терминали васлаки рост
5. Асои гузаронандаи охири силиндрӣ
6. Сарпӯши борон
7. Асои интиқолдиҳандаи тамос
8. Терминали васлаки чап

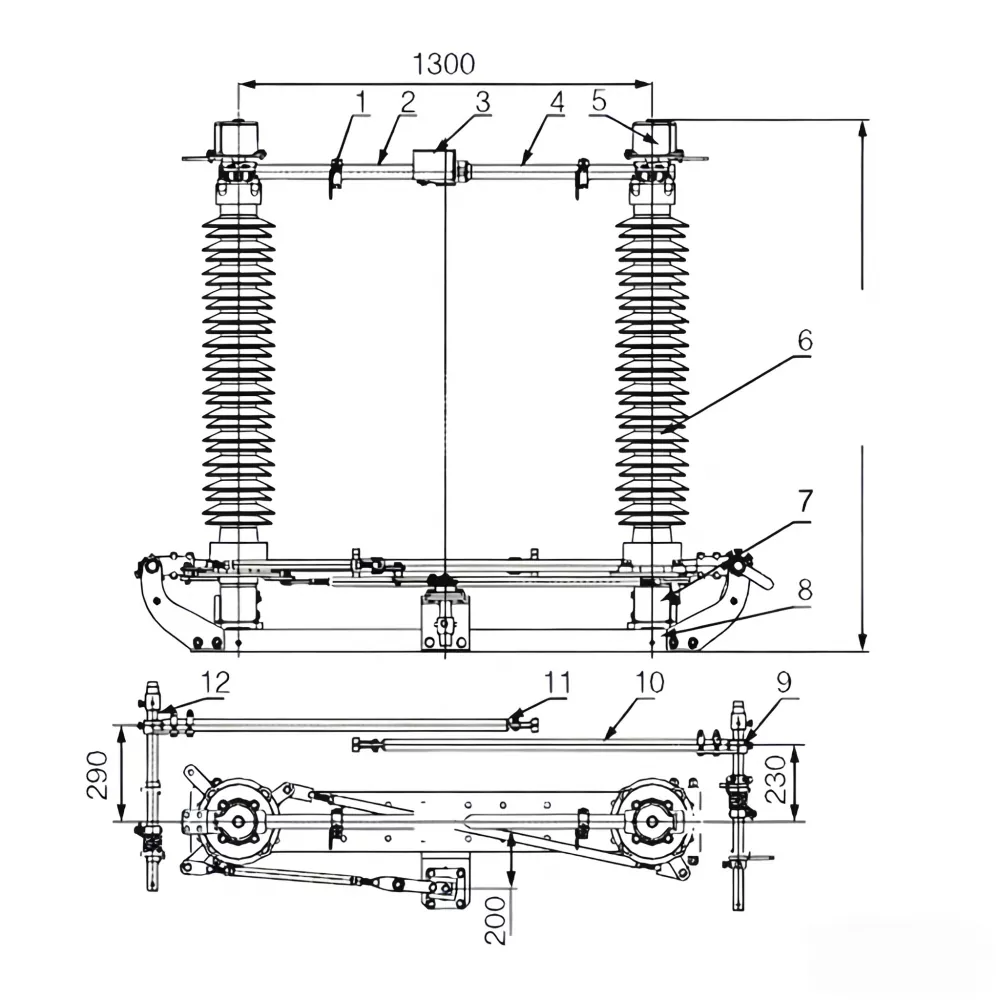

Сохтори баландшиддати 126кВ
1. Калиди заминӣ алоқаи собит
2. Асои роҳнамои тамос
3. Сарпӯши борон аз пӯлоди зангногир
4. Асои силиндрии гузаронанда
5. Блоки терминали пайвасти чандир
6. Дастгирии изолятсия
7. Корпуси подшипник
8. Чорчӯби таҳкурсии васлкунӣ
9. Маҷмӯаи калиди заминкании рост
10. Кубури пӯлодии гузаргоҳи заминӣ
11. Калиди зеризаминии алоқаи ҳаракаткунанда
12. Маҷмӯаи калиди заминкании чап
| Ҷузъи муқоиса | GW4 Силсилаи берунӣ Калиди ҷудошавии шиддати баланд | Маҳсулоти бозори анъанавӣ |
| Устувории сохторӣ | Пойгоҳи пӯлоди мустаҳкамшуда бо пайвасти синхронии се фаза | Фаъолияти марҳилаи мустақил бо хатари баландтари номутаносибӣ |
| Иҷрои тамос | Қубури оптимизатсияшуда бо муқовимати оксидшавӣ кам | Алоқаи стандартии мис ба фарсудашавии дарозмуддат моил аст |
| Муқовимати обу ҳаво | Барои борон, ях, шамол ва муҳити ифлоскунанда тарҳрезӣ шудааст | Муҳофизати маҳдуд аз шароити сахти беруна |
| Режими амалиёт | Амали дастӣ ва моториро дастгирӣ мекунад | Аксаран системаҳои танҳо дастӣ |
| Талаботи нигоҳдорӣ | Нигоҳдории паст бо фосилаҳои дарози санҷиш | Нигоҳубини зуд-зуд талаб карда мешавад |
Калиди ҷудокунии баландшиддати беруна дар ҳолатҳои зерин васеъ истифода мешавад:
Ҳамоҳангсозии дурусти чоҳи гардишгар ва сохтори дастгирии изолятор барои таъмини кори ҳамвор механикӣ муҳим аст. Чаҳорчӯби пойгоҳ бояд ба таври мӯътадил ба замин пайваст карда шавад ва механизми кор бояд пеш аз барқ санҷида шавад, то иҷрои бехатари гузариш дар шароити бидуни сарборӣ таъмин карда шавад.
Саволи 1: Вазифаи асосии ин Калиди ҷудокунии баландшиддати берунӣ чист?
Он ҷудокунии намоёни схемаҳои баландшиддатро барои таъмини бехатарии нигоҳдорӣ ва кори система таъмин мекунад.
Саволи 2: Оё ин коммутатор дар шароити вазнини ҳавои беруна кор карда метавонад?
Бале, он барои муҳити шадиди беруна, аз ҷумла ифлосшавӣ, борон, ях ва шароити сарбории шамол пешбинӣ шудааст.
Саволи 3: Силсилаи GW4 аз изоляторҳои стандартӣ чӣ фарқ мекунад?
Он дар муқоиса бо моделҳои анъанавӣ ҳамоҳангсозии беҳтари механикӣ, муқовимати қавитар ба зангзанӣ ва умри дарозтари корро пешниҳод мекунад.
Q4: Оё амалиёти моторӣ дастрас аст?
Бале, ҳам механизмҳои дастӣ ва ҳам бо мотор идорашавандаро вобаста ба талаботи лоиҳа танзим кардан мумкин аст.
Саволи 5: Кадом соҳаҳо ин таҷҳизотро маъмулан истифода мебаранд?
Он дар интиқоли нерӯи барқ, зеристгоҳҳо, системаҳои энергияи барқароршаванда ва шабакаҳои электрикии саноатии вазнин васеъ истифода мешавад.
