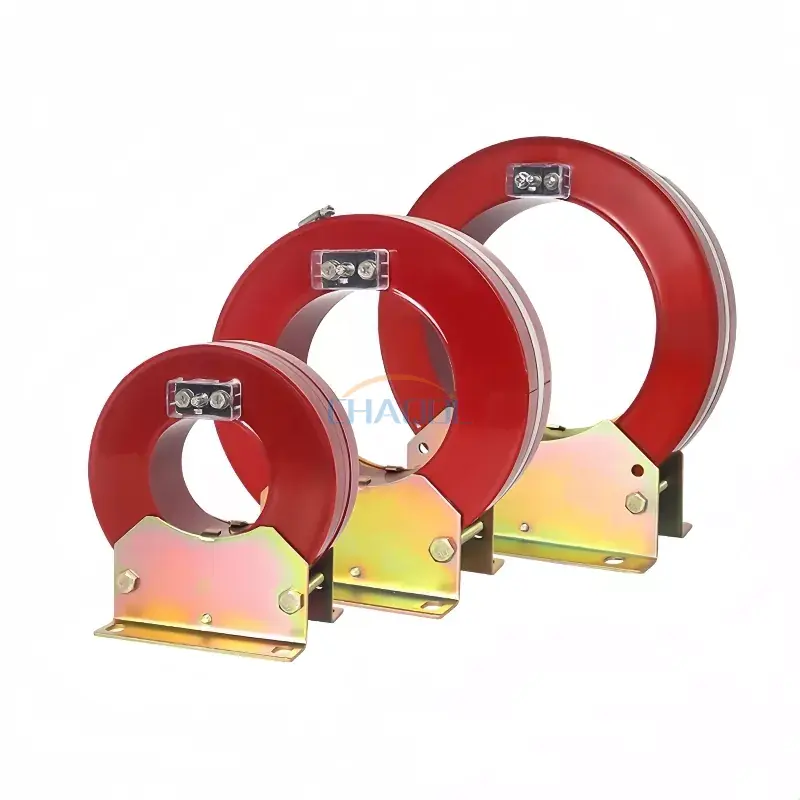

Ҳамчун як истеҳсолкунандаи касбии таҷҳизоти энергетикӣ,Қувваи Анқиангбоэътимод таъмин менамоядТрансформатори ҷараёни сифр пайдарпайки барои муайян кардани ҷараёни боқимонда ва дастгирии муҳофизати осеби замин дар системаҳои тақсимоти нерӯ пешбинӣ шудааст. Сохтори ҷудогонаи он, иҷрои устувори магнитӣ ва насби қулай онро барои барномаҳои муҳофизатӣ ва назорат мувофиқ мегардонад, ки дар он ҷо ошкоркунии зуд хато ва кори боэътимод муҳим аст.
Трансформатори ҷараёнҳои сифрӣ як трансформатори махсуси ҷараёнест, ки барои муайян кардани ҷараёни боқимонда ё сифр пайдарпай дар натиҷаи номутавозунии ҷараён ва хатогиҳои заминӣ истифода мешавад. Баръакси трансформаторҳои муқаррарии ҷараён, ки пеш аз ҳама ҷараёнҳои фазаҳои инфиродиро чен мекунанд, ин дастгоҳ ҷараёни муттаҳидшудаеро, ки аз ядрои трансформатор мегузарад, назорат мекунад. Дар шароити муътадили кор, маблағи вектории ҷараёнҳои назоратшаванда ба сифр наздик аст. Вақте ки хатогии замин ё роҳи ихроҷ рух медиҳад, мувозина тағир меёбад ва ҷараёни боқимонда муайян карда мешавад. Пас аз он ин сигнал метавонад ба релеи муҳофизатӣ интиқол дода шавад, то амали мувофиқи муҳофизатиро оғоз кунад.
Барои шабакаҳои тақсимоти саноатӣ, зеристгоҳҳо, дастгоҳҳои коммутатсионӣ ва лоиҳаҳои бозсозӣ, интихоби дурусти трансформатор таваҷҷӯҳ ба тарҳрезии аслӣ, андозаи диафрагма, изолятсия, усули насб, дақиқӣ, мутобиқати реле ва шароити муҳити зистро талаб мекунад. Трансформатори дурусти интихобшудаи пайдарпайии сифр метавонад мониторинги хатогиҳоро беҳтар намуда, дар баробари кӯмак ба системаҳои муҳофизатӣ ба самараноктар вокуниш нишон диҳад.
Трансформатори ҷории пайдарпайи сифр чист?
Трансформатори ҷорӣ бо пайдарпаии сифр чӣ гуна кор мекунад?
Хусусиятҳои асосии трансформатори кунунии пайдарпайии сифр кадомҳоянд?
Трансформатори ҷории пайдарпайи сифр дар куҷо истифода мешавад?
Чӣ тавр шумо бояд трансформатори дурустро интихоб кунед?
Ҳангоми насб чиро бояд ба назар гирифт?
Мушаххасоти маҳсулот ва истинод барои интихоб
Трансформатори ҷараёнҳои сифрӣ, ки аксар вақт трансформатори ҷараёнҳои тавозуни аслӣ ё трансформатори боқимонда номида мешавад, барои муайян кардани номутавозунии ҷараён дар як занҷири барқ пешбинӣ шудааст. Истифодаи аввалиндараҷаи он муайян кардани ҷараёни боқимондаест, ки бо хатогиҳои замин, мушкилоти изолятсия ё роҳҳои ихроҷ алоқаманд аст.
Консепсияи корӣ аз консепсияи трансформатори ҷараёни фазавии муқаррарӣ фарқ мекунад. Ба ҷои чен кардани як ноқил, ноқилҳои ба занҷири муҳофизатшуда аз ядрои магнитӣ мегузаранд. Вақте ки ҷараёнҳое, ки тавассути ноқилҳо ҷорӣ мешаванд, мутавозин мешаванд, таъсири магнитии онҳо ҳамдигарро ба таври назаррас бекор мекунанд. Вақте ки хато боиси ҷараён гирифтани ҷараён аз роҳи номатлуб мегардад, дар ядро майдони магнитии боқимонда ба вуҷуд меояд ва печи дуюмдараҷа сигнали мувофиқро ба вуҷуд меорад.
Ин принсипи кор имкон медиҳад, ки трансформатор бо релеи муҳофизатӣ ва дигар таҷҳизоти назоратӣ кор кунад. For electrical engineers and system integrators, the device therefore serves as an important sensing component within an overall earth fault protection scheme.
Принсипи кор бо Конуни ҷорӣ Кирхгоф зич алоқаманд аст. Дар занҷири мутавозуни сефазавӣ, ҷамъи вектории ҷараёнҳои фазавӣ аз ҷиҳати назариявӣ ба сифр баробар аст:
Ia + Ib + Ic = 0
Дар натиҷа, ҷараёни магнитии дар дохили ядро тавлидшуда кам карда мешавад ва ҳосили дуюмдараҷа хеле хурд боқӣ мемонад.
Вақте ки шикастани замин рух медиҳад, як қисми ҷараён занҷири пешбинишударо тавассути роҳи ғайричашмдошт тарк мекунад. Ҳамин тариқ, тавозуни ҷорӣ вайрон мешавад:
Ia + Ib + Ic ≠ 0
Ҷараёни боқимонда дар ядро ҷараёни магнитиро ба вуҷуд меорад. Пас аз он печи дуюмдараҷа сигнали электрикиро тавлид мекунад, ки онро релеи муҳофизатӣ муайян кардан мумкин аст.
Як пайдарпаии маъмулии муҳофизатро метавон ба таври зерин ҷамъбаст кард:
Ин раванд ба системаи муҳофизат имкон медиҳад, ки ҷараёни ғайримуқаррарии боқимондаро бидуни такя ба ченакҳои трансформаторҳои фазавии инфиродӣ муайян кунад.
Барои барномаҳои электрикии саноатӣ, сохтори механикӣ ва иҷрои электромагнитӣ яксон муҳиманд. Силсилаи LXK-и Anqiang Power тарҳи ҷудонашавандаро бо рехтагарии вакууми қатрони эпоксидӣ истифода мебарад ва имкон медиҳад, ки трансформатор дар атрофи ноқилҳои ибтидоии мавҷуда бидуни хориҷ кардани кабел насб карда шавад. Ин метавонад махсусан барои лоиҳаҳои бозсозӣ ва нигоҳдорӣ арзишманд бошад, ки кам кардани вақти бекорӣ авлавият дорад.
Ҳангоми арзёбии ин намуди трансформатор бояд якчанд хусусиятҳо ба назар гирифта шаванд:
Ин хусусиятҳо тарҳҳои ҷудогонаро махсусан ҳангоми навсозии инфрасохтори барқии мавҷуда бидуни тағироти васеъи схемаи аввалия амалӣ мегардонанд.
Трансформатори ҷорӣи сифрӣ метавонад ба доираи васеи системаҳои тақсимоти барқ ва муҳофизат дохил карда шавад. Нақши асосии он таъмини иттилооти боқимонда-ҷорӣ ба таҷҳизоти муҳофизатӣ ё назоратӣ мебошад.
Барномаҳои маъмулӣ инҳоянд:
Масалан, дар шкафи тақсимот, трансформатор метавонад ноқилҳоро, ки ба як схемаи поёноб ғизо медиҳанд, назорат кунад. Агар вайроншавии изолятсия боиси ҷорӣ шудани ҷараён ба сӯи замин гардад, ҷараёни боқимондаро метавон муайян кард ва ба релеи муҳофизатӣ интиқол дод. Пас аз он реле метавонад муайян кунад, ки оё ҳолати ченшуда қатъи схемаро талаб мекунад.
Ин бархӯрд арзишманд аст, зеро барвақт ошкор кардани шароити ғайримуқаррарии ҷорӣ метавонад ба коҳиш додани хатари осеби таҷҳизот, бекористии тӯлонӣ ва ҳодисаҳои бехатарии барқ мусоидат кунад.
Интихоби трансформатори ҷории сифрӣ набояд танҳо ба андозаи диафрагма асос ёбад. Муҳандисон бояд системаи барқ, муҳити насб, релеи муҳофизатӣ ва механизми механикиро якҷоя арзёбӣ кунанд.
| Омили интихоб | Чиро бояд ба назар гирифт | Чаро ин муҳим аст |
|---|---|---|
| Диафрагмаи аслӣ | Диаметри даруниро бо сохтори кабел ё ноқил мувофиқ кунед | Таъмини насби амалӣ ва тозакунии кофӣ |
| Шиддати система | Мутобиқатиро бо системаи барқ тасдиқ кунед | Изолятсияи мувофиқ ва кори бехатарро дастгирӣ мекунад |
| Ҷараёни боқимонда | Диапазони интизории ташхисро муайян кунед | Барои таъмини ҳассосияти мувофиқи муҳофизат кӯмак мекунад |
| Мутобиқати реле | Талаботи баромади дуввум ва релеро тафтиш кунед | Боварӣ ҳосил мекунад, ки системаи муҳофизат метавонад сигналро дуруст шарҳ диҳад |
| Усули насб | Сохтмони аслӣ ё ҷудогонаро баррасӣ кунед | Моделҳои ҷудогона барои барномаҳои бозсозӣ муфиданд |
| Шароити экологӣ | Ҳарорат, сатҳи ифлосшавӣ, намӣ ва ҷойгиршавии насб | Дастгирии кори боэътимоди дарозмуддат |
Барои замимаҳои бозсозӣ, трансформатори ҷудогона метавонад бартарии назарраси амалӣ пешниҳод кунад, зеро техникҳо умуман метавонанд онро дар атрофи сохтори кабели мавҷуда насб кунанд, на ба пурра аз байн бурдани схемаи ибтидоӣ.
Насби дуруст барои ченкунии боэътимоди ҷараёни боқимонда муҳим аст. Ноқил, ки тавассути диафрагмаи трансформатор мегузарад, бояд тарҳи муҳофизатро риоя кунад, то трансформатор муносибати пурраи ҷории занҷири муҳофизатшударо чен кунад.
Пеш аз насб, муҳандисон бояд тафтиш кунанд:
Барои силсилаи истинодшудаи LXK, шартҳои муқаррарии кори муқарраршуда насби дарунӣ, диапазони ҳарорати муҳити зист аз -5°C то 40°C ва муҳити зангнашаванда, ифлосшавии кам доранд. Муҳандисон бояд ҳамеша шартҳои воқеии лоиҳаро бо ҳуҷҷатҳои техникии маҳсулоти интихобшуда пеш аз насб тасдиқ кунанд.
Силсилаи LXK Anqiang Power имконоти сершумори диафрагмаҳоро барои ҷойгир кардани сохторҳои гуногуни кабели ибтидоӣ фароҳам меорад. The available dimensions range from approximately 80 mm to 300 mm, giving engineers flexibility when integrating the transformer into existing distribution equipment.
| Модели | Диафрагма Д | Андозаи E | Андозаи Л | Андозаи L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| LXK-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| LXK-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| LXK-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| LXK-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| LXK-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| LXK-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| LXK-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| LXK-300 | Φ300 | 80 мм | 280 мм | 170 мм |
Барои маълумоти муфассал оид ба маҳсулот, муҳандисон метавонанд аз назар гузаронандСаҳифаи маҳсулоти Transformer Current Sequence Zeroва андозаи диафрагмаҳои дастрасро бо талаботи физикии насб муқоиса кунед.
Мақсади асосии он муайян кардани ҷараёни боқимонда ё сифр-пайда, ки бо хатогиҳои замин ва ихроҷи ҷорӣ алоқаманд аст. Натиҷаро метавон ба релеи муҳофизатӣ барои назорат ва ҷудокунии хато пайваст кард.
Бале. Сохтмони ҷудогона барои барномаҳои барқарорсозӣ ва нигоҳдорӣ махсусан муфид аст, зеро трансформаторро метавон дар атрофи сими мавҷуда бидуни ҷудо кардани сими аввалия ҷамъ кард.
Трансформатори ҷараёнҳои муқаррарӣ одатан ҷараёнро дар як ноқили инфиродӣ чен мекунад, дар ҳоле ки трансформатори сифрӣ ҷараёни боқимондаро, ки аз муносибати вектории ноқилҳо аз ядрои он мегузарад, муайян мекунад.
Барномаҳои маъмулӣ дорои шкафҳои тақсимотӣ, зеристгоҳҳо, агрегатҳои асосии ҳалқа, системаҳои муҳофизати трансформатор, васлҳои коммутаторӣ ва панелҳои муҳофизаткунандаи барқҳоро дар бар мегиранд.
Омилҳои муҳим диафрагмаи аслӣ, талаботи системаи барқ, ҷараёни интизоршудаи боқимонда, баромади дуввум, мутобиқати реле, талаботҳои изолятсия, усули насб ва шароити муҳити зистро дар бар мегиранд.
Трансформатори ҷории сифрӣ як ҷузъи муҳими ҳассос барои муайянкунии муосири хатогиҳои замин ва системаҳои муҳофизати барқ мебошад. Бо мониторинги ҷараёни боқимонда, ки ҳангоми вайрон шудани тавозуни муқаррарии ҷорӣ ба вуҷуд меояд, он релеҳои муҳофизатиро бо маълумоти арзишманд барои муайян кардани шароити ғайримуқаррарии кор таъмин мекунад. Сохтмони ҷудогона чандирии насбро, махсусан дар лоиҳаҳои бозсозӣ ва нигоҳдорӣ беҳтар мекунад.
For projects requiring dependable residual-current detection, Anqiang Power offers LXK series solutions with multiple aperture sizes, epoxy resin vacuum casting, cold-rolled silicon steel cores, and oxygen-free copper windings. Агар шумо трансформатори мувофиқро барои шабакаи тақсимот, васлаки коммутатсионӣ ё системаи муҳофизат интихоб кунед,бо мо тамос гиредбарои муҳокима кардани талаботи техникии шумо ва пайдо кардани ҳалли мувофиқи трансформатори ҷорӣ барои дархости шумо.
