40.5KV Гузариш ҷудокунии беруна

Model:GW5-40.5

Калиди ҷудокунандаи берунии 40,5 кВ-и мустақили Anqiang Power як сутуни дукарата, танаффуси уфуқӣ, навъи марказӣ мебошад ва метавонад дар як ё ҳарду ҷониб бо тугмаҳои заминӣ муҷаҳҳаз карда шавад. Ин як дастгоҳи баландшиддати беруна аст, ки барои барномаҳои AC 50 Гц мувофиқ аст, ки сатҳи шиддати номиналии 40,5 КВ, 72,5 КВ ва 126 КВ мебошад. Мо метавонем онро мувофиқи нақшаҳо ё талаботи муштариён фармоиш диҳем.

Ирсоли дархост

Тавсифи Маҳсулот

Силсилаи GW540.5KV Гузариш ҷудокунии берунабарои шабакаҳои интиқол ва паҳнкунии шиддати миёна ва баланд, ки дар шароити AC 50Hz кор мекунанд, пешбинӣ шудааст. Он дар зеристгоҳҳо ва стансияҳои барқӣ барои бехатар ҷудо кардани занҷирҳои зери шиддат бидуни ҷараёни сарборӣ васеъ истифода мешавад. Сохтор механизми кушодани сутуни дугонаи уфуқии навъи V-ро қабул мекунад, ки тозакунии устувори барқ ва эътимоднокии механикии қавӣ дар муҳити сахти берунаро таъмин мекунад.

Дар муқоиса бо коммутаторҳои изолятсияи анъанавӣ, ин40.5KV Гузариш ҷудокунии берунамуқовимати шамоли беҳтар, иҷрои мукаммали зидди ифлосшавӣ ва системаи муътадили тамосро таъмин мекунад, ки онро барои кори дарозмуддат дар минтақаҳои соҳилӣ, биёбонӣ ва намии баланд мувофиқ мекунад.

Хусусиятҳои асосии тарҳрезӣ

Сохтори кушодаи уфуқии V-сутуни дукарата барои устувории беҳтар
Тарҳрезии сутуни модулӣ бо сафолии пурқувват ё изоляторҳои таркибӣ
Усулҳои кори дастӣ ва моториро дастгирӣ мекунад
Конфигуратсияҳои зеризаминии ихтиёрӣ: ғайризаминӣ, яккаса, дукарата
Системаи ба ҳамбастагии механикӣ байни майсаи асосӣ ва майсаи заминӣ барои бехатарӣ
Муқовимати мукаммали зангзанӣ барои хидмати дарозмуддати берунӣ

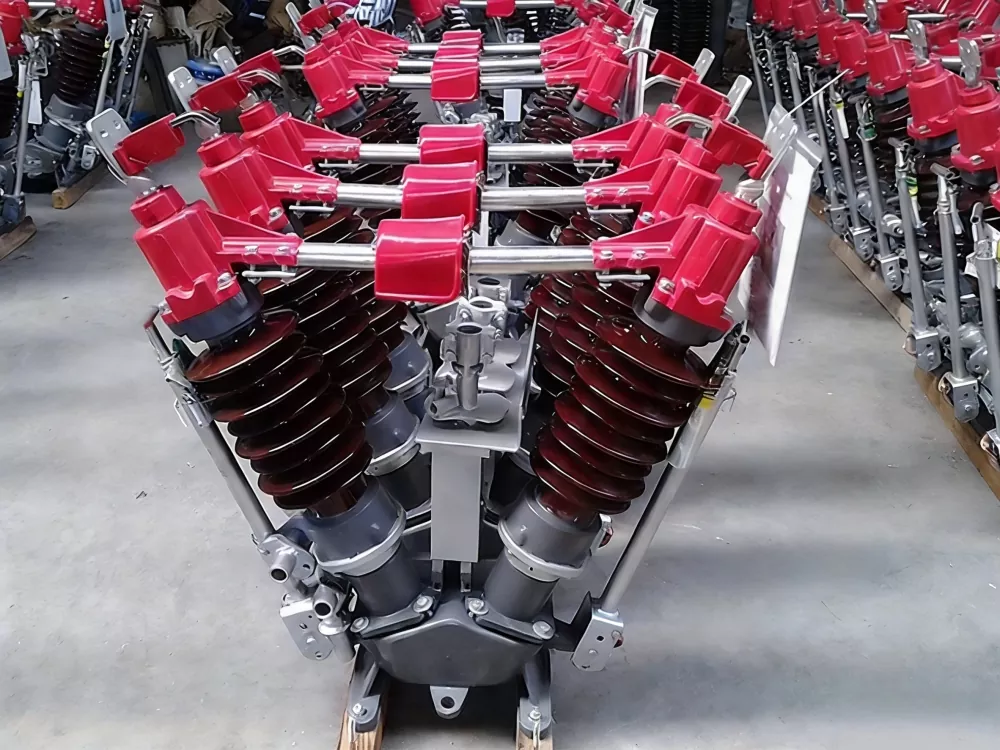

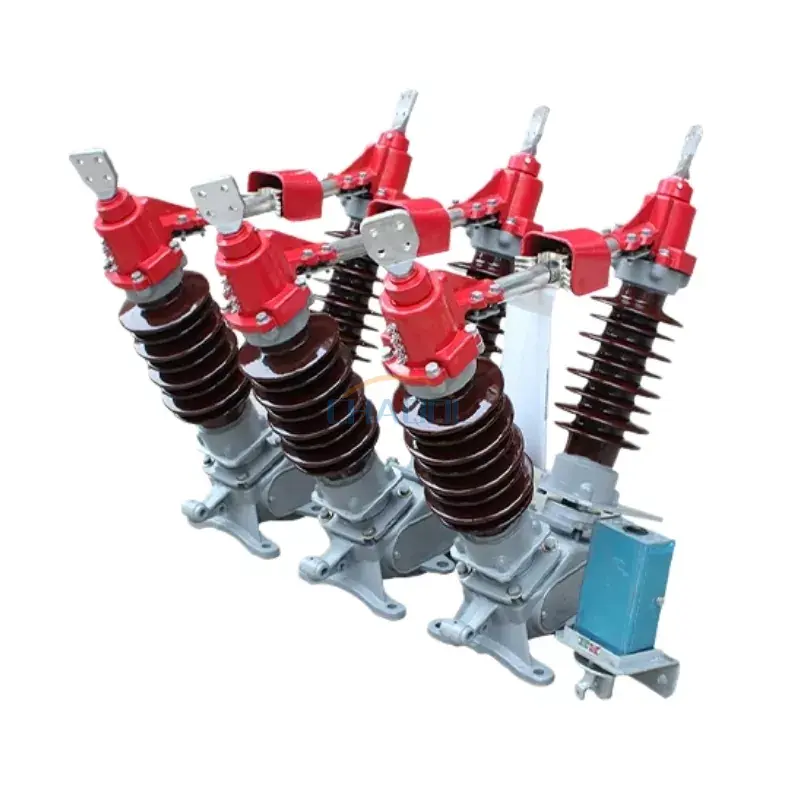

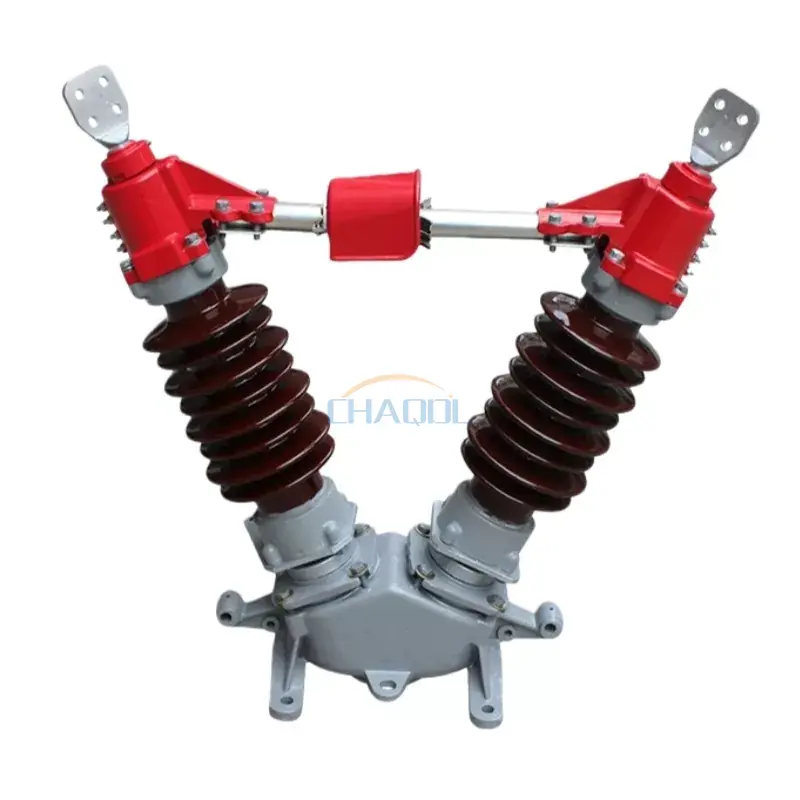

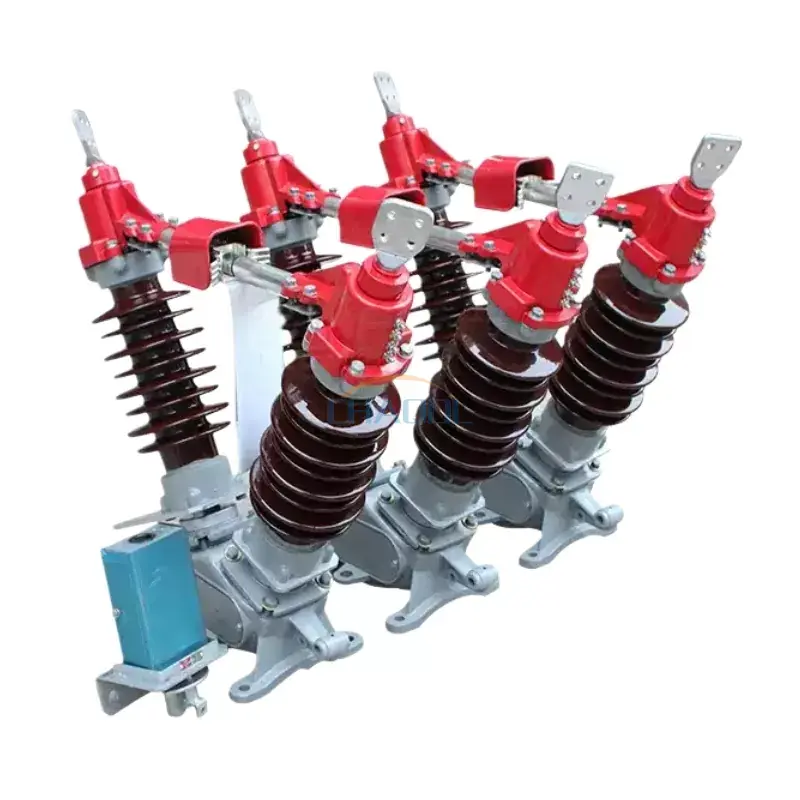

Суратҳои воқеии маҳсулот

40.5KV Outdoor Disconnecting Switch

Параметрҳои техникӣ

Номи лоиҳа			Арзиши параметр
Шиддати номиналӣ			40,5 кВ	72,5 кВ			126 кВ
Сатҳи изолятсия	1-дақиқа басомади барқ тобовар ба шиддат		95/115 КВ	140/160 КВ			230/245кВ
	Импулси барқ ба шиддат тобовар аст		185/215 КВ	325/375 КВ			550/630 КВ
Басомади номиналӣ			50 Гц
Ҷараёни номиналӣ			630/1250А	1600А			2000А
Давомнокии ноқилҳои кӯтоҳ			4/2с
Сарбории механикии терминал	Бори дарозии уфуқӣ		750Н	1000Н
	Сарбории паҳлуии уфуқӣ		500Н	750Н
	Қувваи амудӣ		750Н	1000Н
Масофаи ҳаракат			1013/1256мм	1813/2248мм
Ҳаёти механикӣ			2000 маротиба
Механизми дастӣ идорашаванда			CS17，CS17G
Механизми корбарии моторӣ		Модели	CJ5/CJ6
		Шиддати мотор	AC220/380, DC220
		Шиддати занҷираи назорат	AC220, DC220
		Вақти кушодашавӣ (аз дастгоҳи барқгиранда)	6±1с
Вазни маҳсулот		Ба замин асос наёфтааст	360 кг		500 кг	800 кг
		Заминаи ягона	390 кг		560 кг	900 кг
		Заминаи дукарата	430 кг		620 кг	1000кг

Диаграммаи андозаҳои маҳсулот

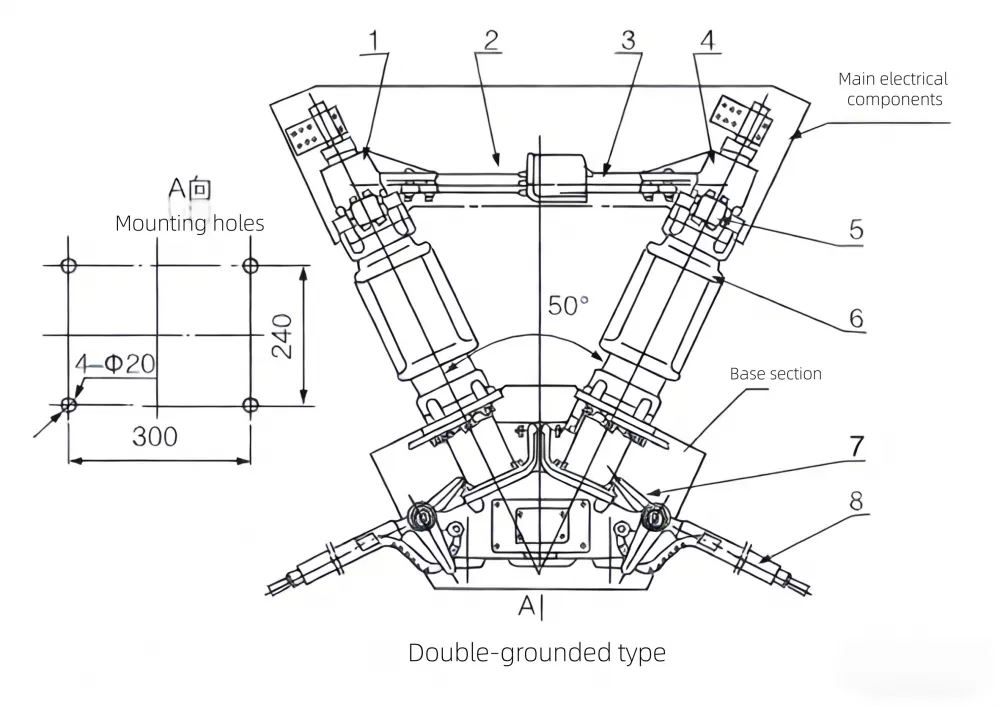

GW5-40.5KV Диаграммаи Андозаҳои Гузариш дар беруни бино

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Блоки терминал
2. Алоқаи асосӣ
3. Ангушти асосии тамос
4. Блоки терминал
5. Ангушти тамос ба замин
6. Изолятори пост
7. Лавҳаи маҳдуд
8. Калиди заминӣ

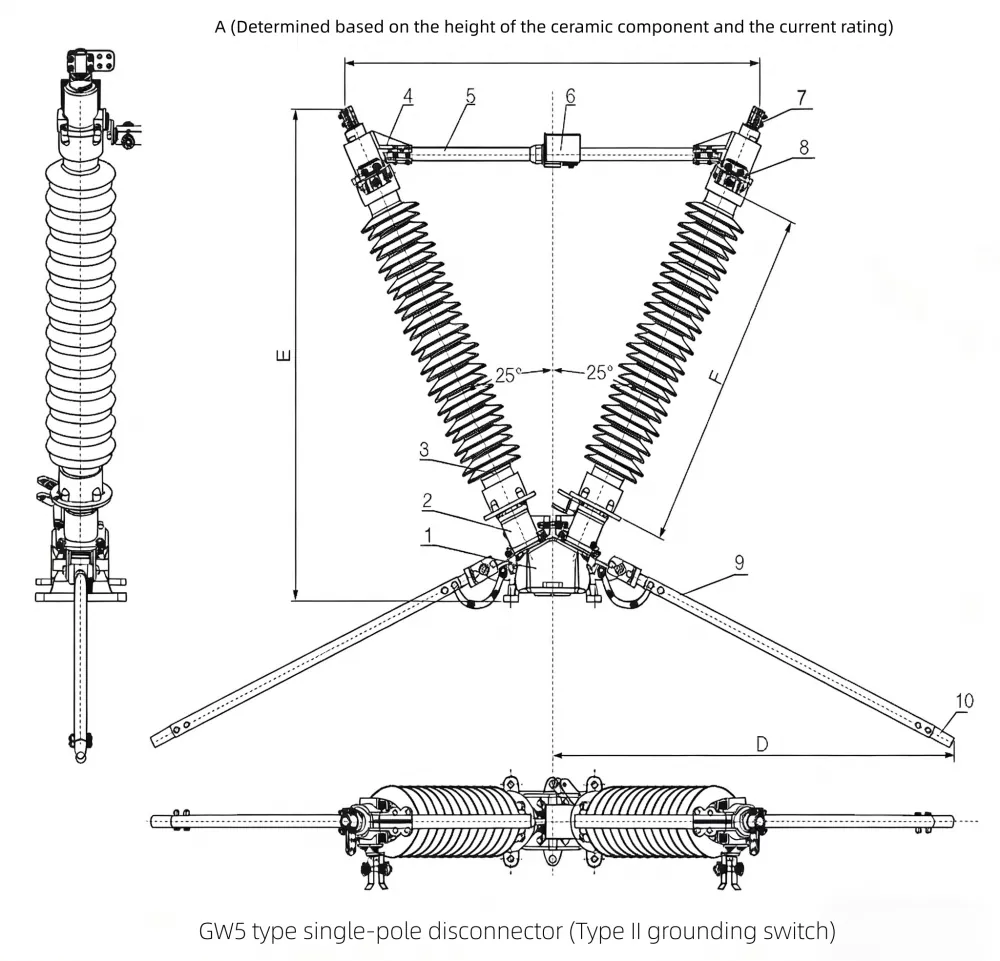

GW5-126 Диаграммаи Андозаҳои Гузариш дар беруни бино

Outdoor High Voltage Disconnect Switch Diagram

1. Асос
2. Дастгирӣ
3. Пойгоҳи изолятсионӣ
4. Блоки терминал
5. Асои гузаронандаи чоҳи мудаввар
6. Асои гузаронандаи чоҳи мураббаъ
7. Тазиқи терминал
8. Алоқаи статсионарии калиди заминӣ
9. Тубчаи алюминии калиди замин
10. Алоќаи калиди заминї

Муқоиса бо маҳсулоти шабеҳ

Банди арзёбӣ	Калиди ҷудокунандаи GW5 40.5KV мо дар беруни бино	Модели рақиби анъанавӣ
Устувории сохторӣ	Тарҳи мустаҳкамшудаи V-сутуни дукарата бо муқовимати шамоли баланд	Сохтори яксутун, устувории механикии паст
Иҷрои тамос	Ангуштони тамос бо нуқра печонидашуда, тақсимоти оптимизатсияшудаи фишор	Алоқаҳои мисии стандартӣ, фарсудашавии тезтар
Давомнокии берунӣ	Сарпӯши зидди зангзанӣ + системаи изолятори мустаҳкам	Қабати асосӣ, иҷрои маҳдуди соҳилӣ
чандирии амалиёт	Дастӣ + амалиёти моториро бо муҳофизати қулф дастгирӣ мекунад	Аксаран танҳо амалиёти дастӣ
Хароҷоти нигоҳдорӣ	Паст аз сабаби умри механикии дароз (2000 давра)	Басомади нигоҳдории баландтар

Сенарияҳои татбиқ

Дар40.5KV Гузариш ҷудокунии берунавасеъ истифода бурда мешавад:

Станцияхои ёрирасони баландвольт ва установкахои чудокунанда
Системаҳои изолятсияи хати интиқоли барқ
Шабакаҳои тақсимоти барқи саноатӣ
Нуқтаҳои пайвастшавӣ ба шабакаҳои энергияи барқароршаванда (фермаҳои шамол ва офтобӣ)
Лоиҳаҳо оид ба такмил додани шабакаи шаҳрӣ ва деҳот

Бо тарҳи мустаҳками механикии худ ва иҷрои устувори барқи худ, ин ҷудокунак интихоби боэътимод барои оператороне мебошад, ки бехатарии дарозмуддат ва самаранокии амалиётро дар муҳити беруна талаб мекунанд.

Тегҳои гарм: Калиди ҷудокунии 40,5 кВ дар беруни бино, Заводи гузаргоҳи ҷудокунандаи баландшиддат, таъминкунандаи фармоишии гузариши барқ
