Трансформатори ҷории аслӣ чӣ гуна кор мекунад?

Реферат: Тавассути трансформаторҳои ҷорӣдастгоҳҳои муҳим дар системаҳои барқӣ мебошанд, ки барои ченкунии дақиқи ҷорӣ барои назорат, муҳофизат ва назорат имкон медиҳанд. Ин мақола принсипҳои кори онҳо, афзалиятҳо, мулоҳизаҳои насбкунӣ ва нигарониҳои умумии муштариёнро омӯхта, ба муҳандисон ва менеҷерони иншоот дар қабули қарорҳои оқилона кӯмак мекунад.

Мундариҷа

• Трансформатори ҷории аслӣ чист?
• Принсипи кори трансформаторҳои ҷараёни аслӣ
• Афзалиятҳои асосӣ
• Мулоҳизаҳои насб
• Барномаҳои маъмулӣ
• Масъалаҳои умумӣ ва ҳалли мушкилот
• Саволҳои зиёд такрормешуда

Трансформатори ҷории аслӣ чист?

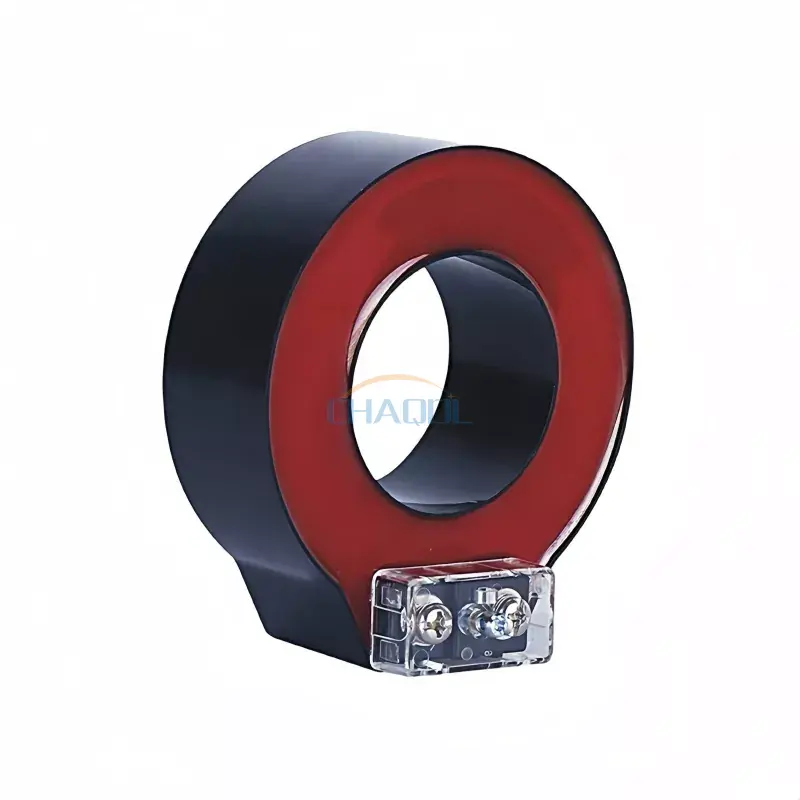

A Тавассути трансформатори ҷорӣ (TCCT)дастгоҳи барқӣ аст, ки барои чен кардани ҷараёни тағйирёбанда (AC) тавассути тавлиди ҷараёни камшуда мутаносиб ба ҷараён дар занҷири ибтидоӣ пешбинӣ шудааст. Баръакси трансформаторҳои навъи тиреза ё ҷудогона, ноқил мустақиман аз ядрои TCCT мегузарад, ки тарҳи паймон ва андозагирии дақиқро фароҳам меорад.

• Барандаи ибтидоӣ бевосита аз ядро ​​мегузарад
• Сарпӯши дуюмдараҷа ҷараёни хурдро барои андозагирӣ таъмин мекунад
• Барои релеҳои муҳофизатӣ, ҳисобкунакҳо ва системаҳои назорат истифода мешавад

Принсипи кори трансформаторҳои ҷараёни аслӣ

TCCT дар асосииндуксияи электромагнитӣ. Ноқили ибтидоӣ майдони магнитиро ба вуҷуд меорад, ки ба ҷараёне, ки аз он мегузарад, мутаносиб аст. Ин майдони магнитӣ ҷараёнро дар печи дуюмдараҷа ба вуҷуд меорад, ки баъдан онро тавассути асбобҳо бидуни таъсири мустақими шиддати баланд бехатар чен кардан мумкин аст.

Афзалиятҳои асосӣ

• Тарҳрезии компакт:Ба осонӣ ба дастгоҳҳои коммутатсионӣ ва панелҳо мувофиқат мекунад.
• Дақиқии баланд:Андозагирии боэътимод барои релеҳои муҳофизатӣ ва дастгоҳҳои ҳисобкунӣ.
• Пойдор:Сохтмони мустаҳкам барои кори дарозмуддат дар муҳити саноатӣ.
• Нигоҳдории осон:Аз сабаби сохти оддӣ хидматрасонии ҳадди ақал талаб карда мешавад.

Мулоҳизаҳои насб

Насбкунии дуруст иҷрои оптималии TCCT-ро таъмин мекунад. Омилҳои асосӣ инҳоянд:

1. Боварӣ ҳосил кунед, ки ноқилҳои ибтидоӣ дар марказ ҷойгир карда шудаанд, то хатогиҳои андозагириро пешгирӣ кунанд.
2. Барои хондани дақиқ ноқилҳои дуюмдараҷа ва қутбияти дурустро тафтиш кунед.
3. Барои пешгирии хатарҳои барқ ​​​​масофаҳои мувофиқи изолятсияро нигоҳ доред.
4. Шароитҳои муҳити зистро ба назар гиред: ҳарорат, намӣ ва ларзиш метавонад ба кор таъсир расонад.

Барои дастурҳои мушаххаси насбкунӣ ва тавсияҳои бехатарӣ, Anqiang Power дастурҳои муфассалро барои ҳар як модели TCCT пешниҳод мекунад.

Барномаҳои маъмулӣ

• Ҳисобкунии энергия дар иншооти саноатӣ ва тиҷоратӣ
• Мониторинги ҷорӣ барои дастгоҳҳои коммутатсионӣ ва трансформаторҳо
• Схемахои релеи мухофизатй дар станцияхои ёрирасон
• Интегратсия ба системаҳои SCADA барои мониторинги дурдаст

Масъалаҳои умумӣ ва ҳалли мушкилот

Ҳатто TCCT-ҳои баландсифат метавонанд ба мушкилоти амалиётӣ дучор шаванд. Мушкилоти умумӣ инҳоянд:

• Натиҷаи таносуби нодуруст:Аксар вақт бо сабаби хатогиҳои дуюмдараҷаи ноқилҳо ё интихоби нодурусти аслӣ.
• Аз ҳад зиёд гармшавӣ:Одатан аз сабаби аз ҳад зиёди ҷараёни ибтидоӣ ё вентилятсияи суст.
• Сатҳи магнитӣ:Метавонад андозагириҳоро дар барномаҳои баландсуръат таҳриф кунад.
• Зарари механикӣ:Зарбаҳои ҷисмонӣ ё ларзиш метавонанд ба ҳамбастагии аслӣ таъсир расонанд.

Бартараф кардани мушкилот одатан тафтиши ноқилҳо, тафтиши осеби изолятсия ва тасдиқи дурусти баҳодиҳии дастгоҳро барои барнома дар бар мегирад.

Саволҳои зиёд такрормешуда

• Савол: Оё TCCTs ҳам ҷараёнҳои AC ва DC-ро чен карда метавонад?
  Ҷавоб: Не, трансформаторҳои ҷараёни аслӣ тавассути ченкунии AC танҳо аз сабаби вобастагии онҳо ба индуксияи электромагнитӣ пешбинӣ шудаанд.
• Савол: Чӣ тавр ман TCCT-ро барои дархости худ интихоб мекунам?
  A: Рейтинги ибтидоии ҷорӣ, синфи дақиқ, сатҳи изолятсия ва шароити муҳити зистро баррасӣ кунед.
• Савол: Оё тавассути CT-ҳои аслӣ аз нигоҳдорӣ ройгон аст?
  A: Онҳо нигоҳдории ҳадди ақалро талаб мекунанд, асосан тафтиши зарари ҷисмонӣ ва якпорчагии ноқилҳо.
• Савол: TCCT-ҳои Anqiang Power чӣ фарқ мекунад?
  A: Anqiang Power ба истеҳсоли дақиқ, устуворӣ ва дастгирии насбҳои мураккаб таъкид мекунад.

Тавассути аслӣ трансформаторҳо дар системаҳои электрикии муосир ҳатмӣ мебошанд, ки қобилияти дақиқи андозагирӣ, муҳофизат ва мониторингро таъмин мекунанд. Бо дарки принсипҳо, насб ва нигарониҳои умумӣ, муҳандисон метавонанд кори боэътимодро дар тамоми барномаҳо таъмин кунанд.

Барои сифати баланд тавассути трансформаторҳои асосии ҷорӣ ва дастгирии техникии фардӣ, боздид кунедҚувваи Анқиангёбо мо тамос гиредбарои муҳокима кардани талаботи шумо ва гирифтани роҳнамоии коршиносон.
