24кВ канори вакуум монтажи микросхемаҳои

Дар24кВ канори вакуум монтажи микросхемаҳои(Модели: ZN63A (VS1)-24) як сӯзанандаи баландшиддати миёнашиддати дарунӣ мебошад, ки барои системаҳои энергетикии сефазавии AC 50 Гц бо шиддати номиналии 24 кВ пешбинӣ шудааст. Он механизми корӣ ва вакуумиро ба як сохтори паймон муттаҳид мекунад, ки муҳофизати боэътимод, коммутатсионӣ ва идоракунии зеристгоҳҳо, нерӯгоҳҳо, иншооти саноатӣ ва системаҳои тақсимоти барқро таъмин мекунад. Тасвир дар версияҳои собит васлшаванда ва кашидашаванда барои қонеъ кардани конфигуратсияҳои гуногуни дастгоҳҳои коммутатсионӣ дастрас аст.

Технологияи пешрафтаи қатъи вакуумӣ, устувории баланди механикӣ ва талаботҳои пасти нигоҳдорӣ, ин сӯрохиро барои барномаҳое, ки амалиёти зуд-зуд иваз кардан доранд, беҳтарин аст. Он дар металлургия, истихроҷи маъдан, корхонаҳои кимиёвӣ, саноати ангишт, зеристгоҳҳои коммуналӣ ва лоиҳаҳои энергияи барқароршаванда ба таври васеъ истифода мешавад, ки дар он ҷо тақсимоти бехатар ва боэътимоди нерӯи барқ ​​муҳим аст.

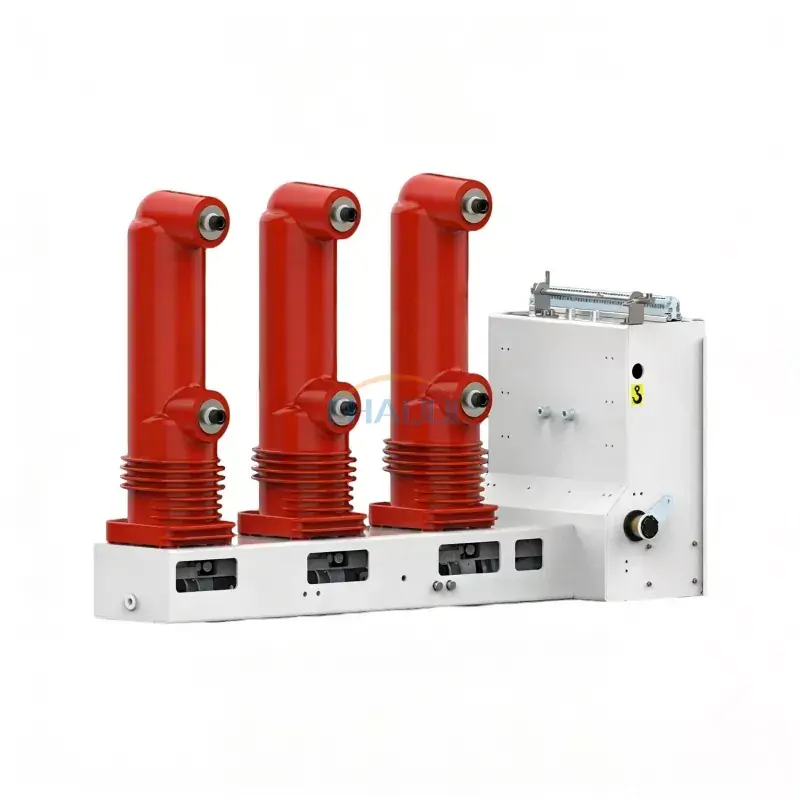

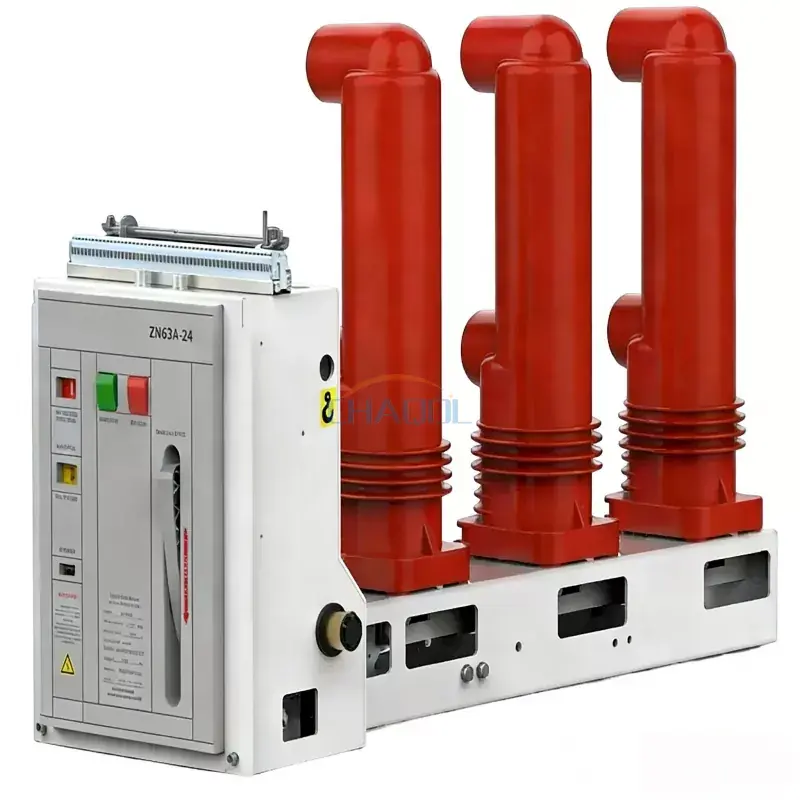

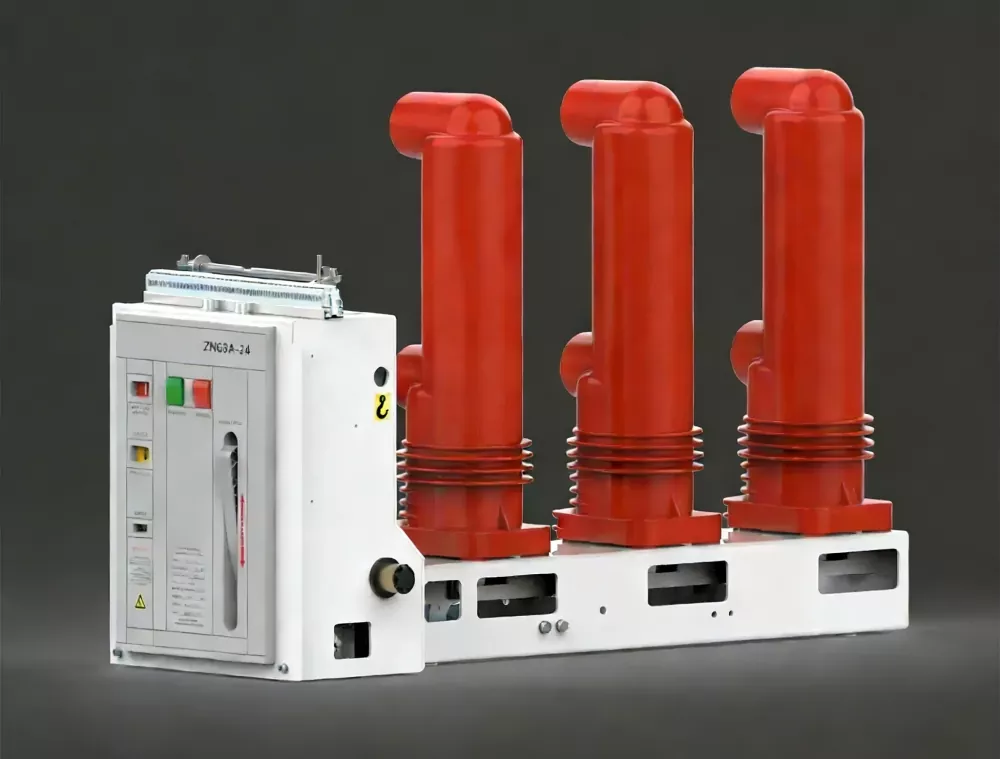

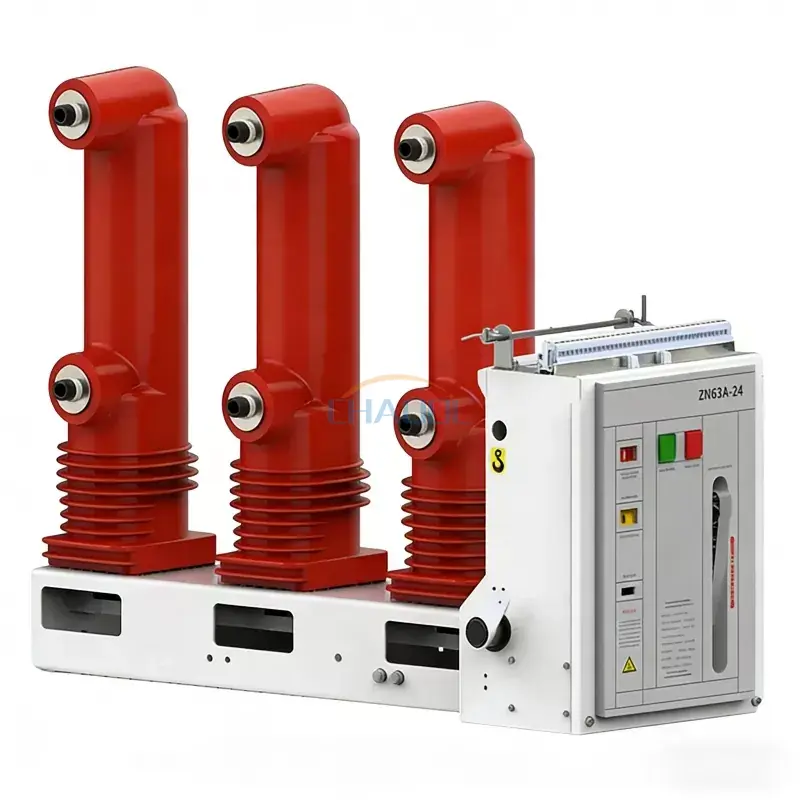

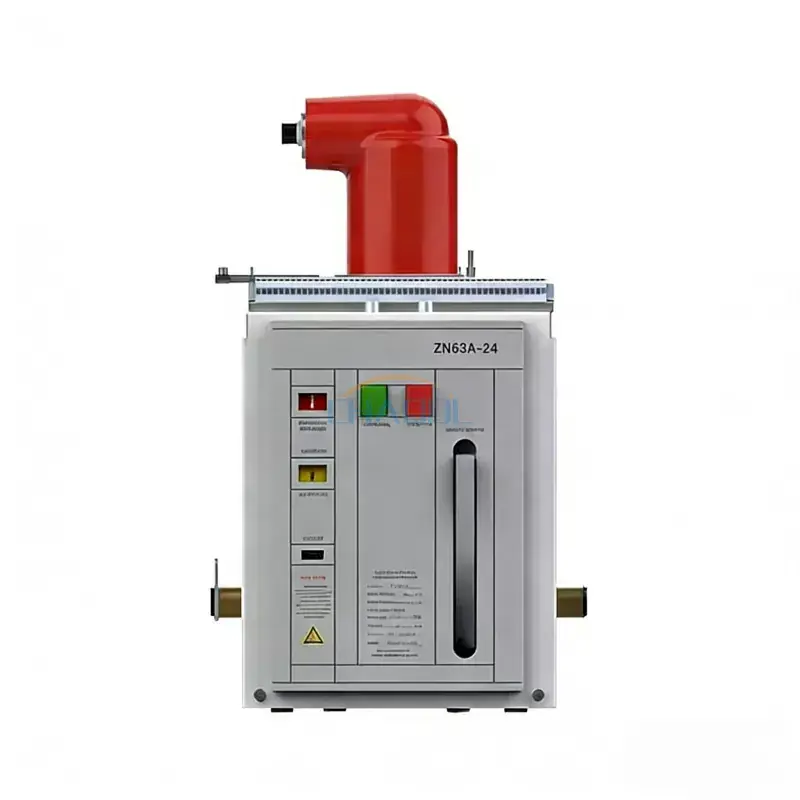

Намуди зоҳирии маҳсулот

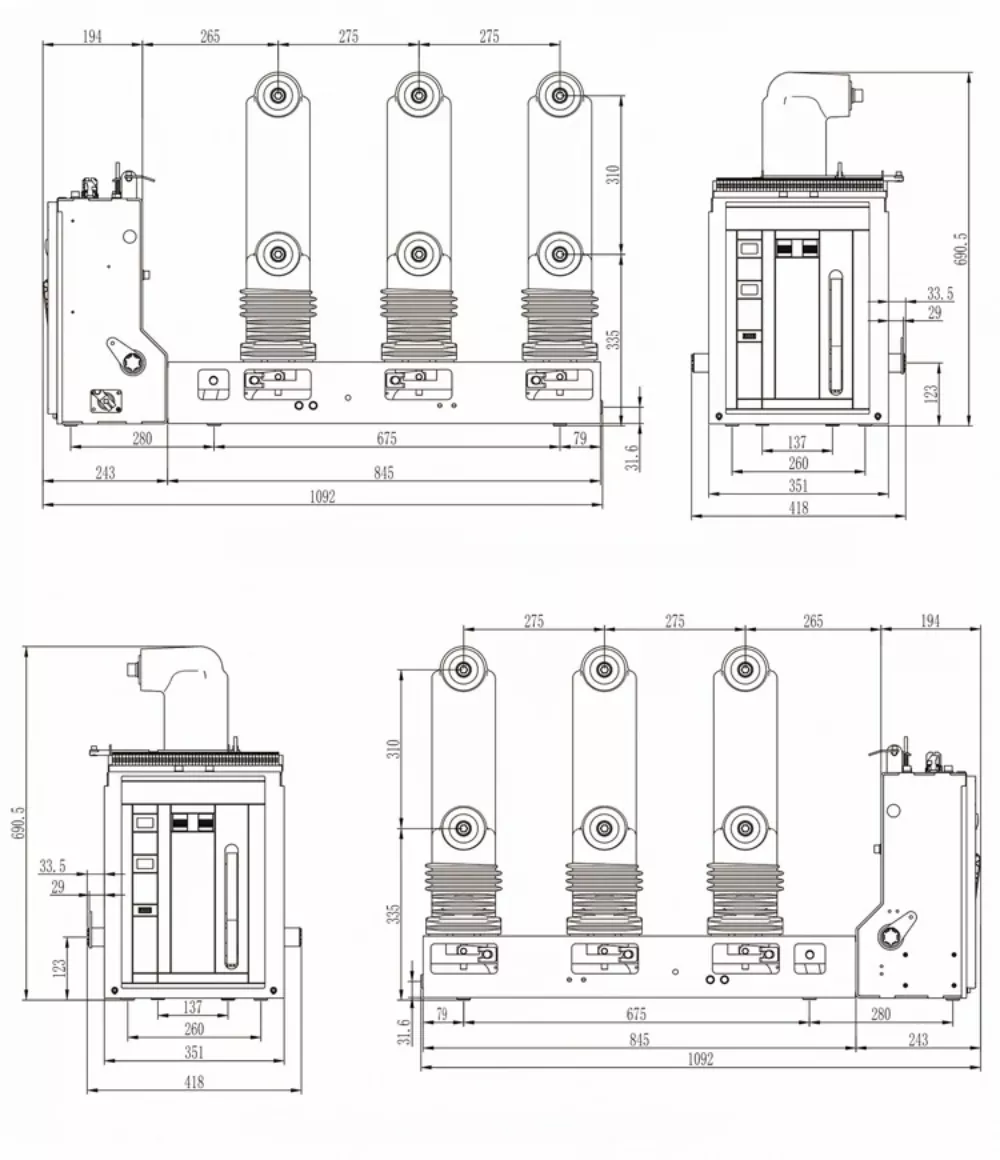

Диаграммаи андозаҳо

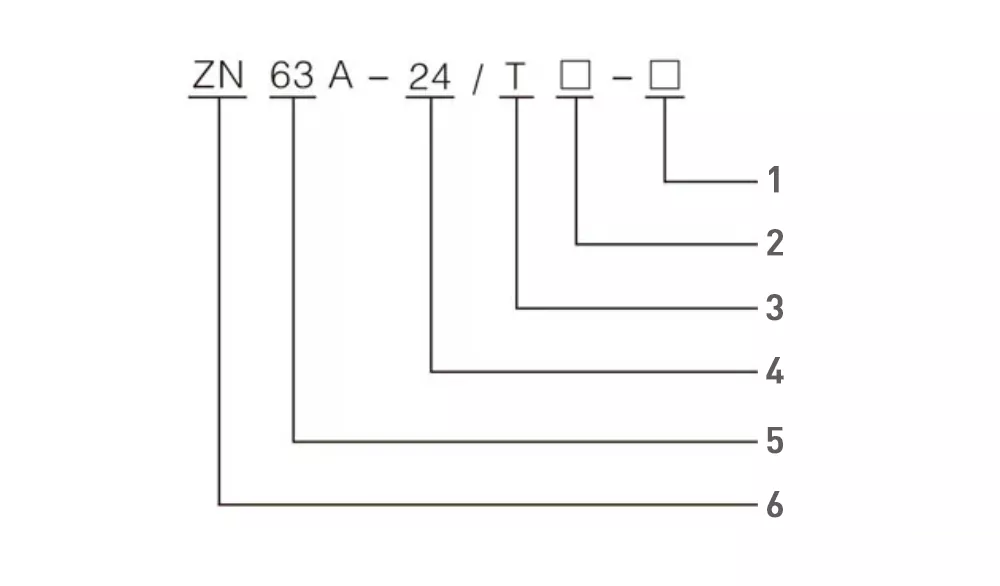

Муайянкунии модел

• 1 – Ҷараёни шикастани ноқилҳои кӯтоҳ (kA)
• 2 – Ҷараёни номиналӣ (A)
• 3 – Механизми амалиётӣ
• 4 – Шиддати номиналӣ (кВ)
• 5 – Силсилаи тарҳрезӣ
• 6 - Дарунназаркунаки вакуумӣ

Хусусиятҳои маҳсулот

• Механизми ҳамгирошудаи кории паҳлӯ бо тарҳи паймон ва интиқоли боэътимод.
• Танаффуси вакуумии баландсифат бо контактҳои мис-хром қобилияти аълои хомӯш кардани камон ва умри дарози барқро таъмин мекунад.
• Механизми кории баҳори ба таври уфуқӣ ҷойгиршуда ҳам пуркунии дастӣ ва ҳам моторро дастгирӣ мекунад.
• Дар24кВ канори вакуум монтажи микросхемаҳоиметавонад ҳамчун як навъи собит ё навъи кашидашаванда барои мувофиқ кардани системаҳои гуногуни коммутатсионӣ насб карда шавад.
• Қувваи баланди изолятсияи диэлектрикӣ, буридани ҷараёни кам ва иҷрои аълои қатъи ноқилҳои кӯтоҳ.
• Изолятсияи сахти эпоксидӣ муқовимати барҷастаро ба намӣ, радиатсияи ултрабунафш, тағирёбии ҳарорат, пиршавӣ ва ифлосшавӣ таъмин мекунад.
• Муҳлати механикӣ то 10,000 амалиёт, ки онро барои барномаҳои зуд-зуд иваз кардан мувофиқ мекунад.
• Релеҳои муҳофизати интеллектуалӣ ва системаҳои автоматикунонии зеристгоҳҳоро дастгирӣ мекунад.

Параметрҳои техникӣ

Тарҳрезии сохторӣ

Қатъи барқ ​​як сохтори сутуни сефазаро қабул мекунад, ки бо рахнакунандаи вакуумии сафолӣ ё шишагини марказӣ муҷаҳҳаз шудааст. Контактҳои мис-хромӣ ва технологияи майдони магнитии тӯлонӣ эрозияи тамосро ба таври муассир коҳиш медиҳанд ва ҳангоми беҳтар кардани барқароркунии диэлектрикҳо ва қатъ кардани иҷроиш. Механизми ҳамгирошудаи баҳорӣ амалиёти мӯътадили кушодан ва пӯшиданро бо нигоҳдории ҳадди ақал дар тӯли мӯҳлати хидматаш таъмин мекунад.

Вобаста ба талаботҳои татбиқ, сутунҳоро метавон бо истифода аз изолятсияи қатрони эпоксии пурқувват ё изолятсияи резинии силиконӣ, ки муқовимати олиро ба намӣ, конденсатсия, таъсири ултрабунафш ва муҳити сахти саноатӣ таъмин мекунад, истеҳсол кард.

Барномаҳо

Дар24кВ канори вакуум монтажи микросхемаҳоидар системаҳои тақсимоти миёнашиддат васеъ истифода мешавад, ки муҳофизати боэътимод, кори зуд-зуд ва мӯҳлати хизмати дарозро талаб мекунанд.

• Нерӯгоҳҳои барқӣ
• Станцияхои электрики
• Системаҳои тақсимоти нерӯи саноатӣ
• Амалиёти истихроҷи маъдан
• Заводхои металлурги
• Таҷҳизоти коркарди кимиёвӣ
• Саноати ангишт
• Лоиҳаҳои энергияи барқароршаванда
• Шабакаҳои барқии тиҷоратӣ ва коммуналӣ
• Подстанцияҳои интеллектуалӣ ва системаҳои автоматикунонӣ

Муҳити амалиётӣ

• Ҳарорати муҳити атроф: -15°C то +40°C
• Баландии насб: То 1000 м (баландтар аз рӯи дархост дастрас аст)
• Шиддати максималии сейсмикй: 8 дарача
• Рутубати нисбӣ: Миёнаи ҳаррӯза ≤95%, миёнаи моҳона ≤90%
• Муносиб барои муҳити аз хатари сӯхтор, хатари таркиш, ифлосшавии шадид, газҳои зангзананда ва ларзиши аз ҳад зиёд.

Принсипи кор

Дар24кВ канори вакуум монтажи микросхемаҳоиба сифати мухити хомушкунандаи камон як поракунаки чангкашакро истифода мебарад. Ҳангоми ба вуҷуд омадани ҷараёнҳои хато, контактҳо зуд аз ҳам ҷудо мешаванд ва камераи вакуумӣ камони барқро қариб дарҳол хомӯш карда, ҷудокунии зуди хатогиҳоро бо ҳадди ақали фарсудашавии контакт таъмин мекунад. Дар якҷоягӣ бо механизми кори баҳор, шикаста кори боэътимоди коммутатсионӣ, қобилияти баланди қатъкунӣ ва устувории дарозмуддати кориро таъмин мекунад.

Чаро ин дастгоҳи вакуумро интихоб кунед?

• Тарҳрезии ҳамгирошудаи паҳлӯи паймон
• Муҳлати хизмати электрикӣ ва механикӣ
• Сохтмони ба нигоҳдорӣ мувофиқ
• Фаъолияти аълои изолятсия
• Фаъолияти боэътимод дар шароити зуд-зуд ивазшаванда
• Муносиб барои дастгоҳи коммутатсионӣ собит ва кашидашаванда
• Бо системаҳои интеллектуалӣ муҳофизат ва автоматизатсия мувофиқ аст

Саволҳои зуд-зуд додашаванда

Шӯркунаки вакуумӣ дар паҳлӯи 24 кВ барои чӣ истифода мешавад?

Он барои гузариш, муҳофизат ва идоракунии таҷҳизоти барқии миёнашиддат дар зеристгоҳҳо, корхонаҳои саноатӣ, системаҳои тақсимоти коммуналӣ ва шабакаҳои барқии тиҷоратӣ истифода мешавад.

Бартарии монтажи вакуумӣ чист?

Дастгоҳҳои вакуумӣ қатъи камонҳои аъло, талаботи пасти нигоҳдорӣ, мӯҳлати хидматрасонӣ, эътимоднокии баланди амалиётӣ ва кори аз ҷиҳати экологӣ тозаро бидуни нафт ё гази SF6 таъмин мекунанд.

Оё ин барқгирандаро дар дастгоҳи ҷудошаванда насб кардан мумкин аст?

Бале. Он ҳам дар конфигуратсияҳои собит васлшаванда ва ҳам гирифташаванда дастрас аст, ки имкон медиҳад ҳамгироии фасењ ба василаҳои гуногуни коммутатсионӣ.

Кадом соҳаҳо ин маҳсулотро маъмулан истифода мебаранд?

Он дар истеҳсоли нерӯи барқ, зеристгоҳҳо, металлургия, истихроҷи маъдан, коркарди кимиё, саноати ангишт, иншооти энергияи барқароршаванда ва системаҳои тақсимоти нерӯи саноатӣ васеъ истифода мешавад.
