Трансформатори ҷорӣ 10КВ дарунӣ

Трансформатори ҷараёни дарунӣ 10КВ (модели LZZBJ9-10) барои ченкунии дақиқи ҷараён ва муҳофизат дар системаҳои қувваи барқи дарунӣ пешбинӣ шудааст. Он одатан дар панелҳои коммутатсионӣ, шкафҳои ҳисобкунак ва зеристгоҳҳои паймон насб карда мешавад, ки ҳангоми кори доимӣ баромади устувори сигнал ва эътимоднокии изолятсия талаб карда мешавад.

Дар автоматизатсияи тақсимот ва шабакаҳои барқии саноатӣ, трансформатори 10 кВ дар дохили бино дар табдил додани ҷараёни баланди ибтидоӣ ба сигналҳои дуюмдараҷаи стандартӣ барои асбобҳои ҳисобкунак ва релеҳои муҳофизатӣ нақши муҳим мебозад. Сохтори резини эпоксиди он қувваи механикиро беҳтар мекунад ва кори устуворро дар муҳити намӣ ё чанголуд дар дохили хона таъмин мекунад.

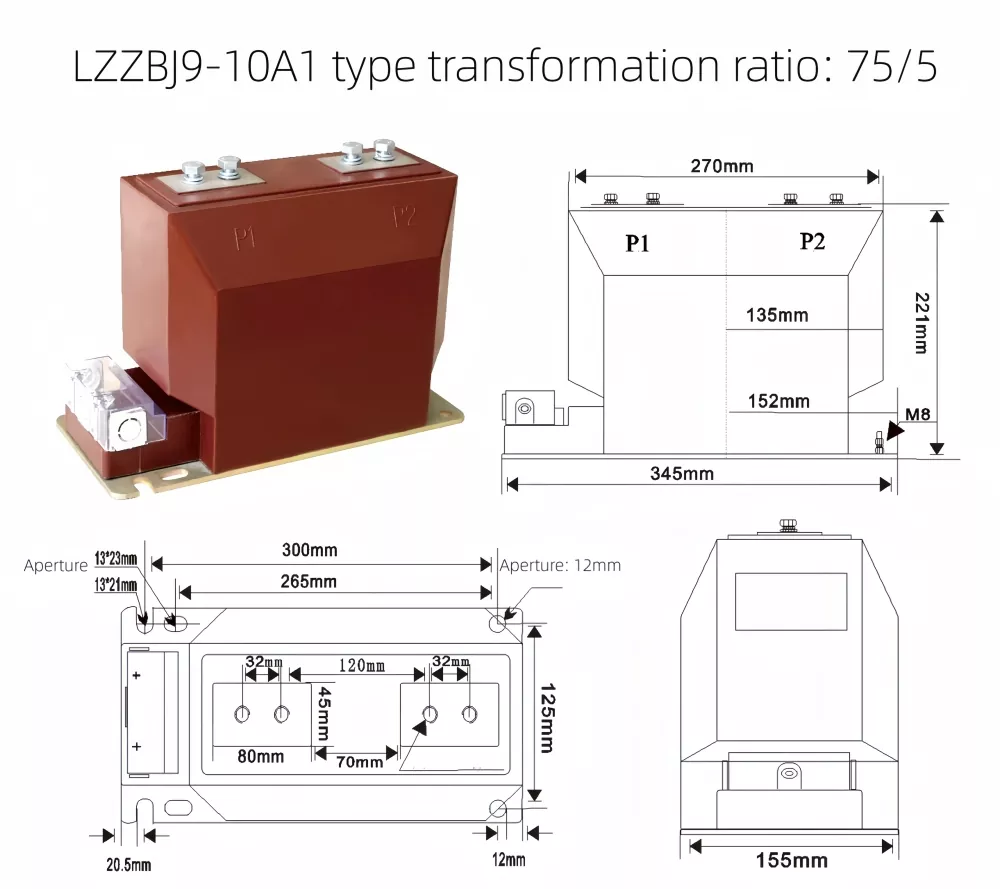

Намоиши маҳсулот ва диаграммаи андоза

Тарҳрезии муҳандисӣ ва сохтори функсионалӣ

Ин силсила раванди рехтани қатрони эпоксии комилан пӯшидаро қабул мекунад, ки ядрои оҳан, печи дуввум ва системаи изолятсияро ба як бадани паймон муттаҳид мекунад. Тарҳ хатари разряди қисманро коҳиш медиҳад ва қувваи диэлектрикиро баланд мебардорад ва онро барои кори дарозмуддат дар дастгоҳҳои интиқоли барқ ​​​​мувофиқ месозад.

Трансформатори ҷараёнҳои дарунӣ 10КВ инчунин бо як қуттии терминали пурқувват барои муҳофизати ноқилҳои дуюм ва дар якҷоягӣ бо пойгоҳи заминсозӣ муҷаҳҳаз шудааст, ки насби бехатар ва риояи стандартҳои бехатарии барқро дар муҳити саноатӣ таъмин мекунад.

Параметрҳои техникӣ

Модели LZZBJ9-10 конфигуратсияҳои зиёди ҷорӣ ва синфҳои дақиқро барои қонеъ кардани талаботҳои гуногуни ҳисобкунӣ ва муҳофизат дар системаҳои тақсимоти нерӯ дастгирӣ мекунад.

Ҷараёни дуюмдараҷаи номиналӣ: 5A ё 1A

Сатҳи изолятсия: 12/42/75КВ

Сенарияҳои татбиқ

Ин намуди трансформатори ҷорӣ дар шкафҳои тақсимоти барқ, зеристгоҳҳои дарунӣ, системаҳои автоматикунонии саноатӣ ва системаҳои идоракунии энергия васеъ истифода мешавад. Он махсусан барои муҳитҳое мувофиқ аст, ки дақиқии баланди андозагирӣ ва устувории дарозмуддатро дар шароити сарбории доимӣ талаб мекунанд.

Трансформатори ҷорӣ дар дохили 10 кВ одатан бо релеҳои муҳофизатӣ, ҳисобкунакҳои энергетикӣ ва системаҳои мониторинг дар инфрасохтори шабакаи интеллектуалӣ ва шабакаҳои назорати нерӯи саноатӣ муттаҳид карда мешавад.

Тарҳрезии насб ва бехатарӣ

Пойгоҳи маҳсулот бо сӯрохиҳои сершумори васлкунӣ ва терминалҳои заминсозӣ тарҳрезӣ шудааст, ки устувории устувор ва бехатарии барқро ҳангоми кор таъмин мекунад. Қуттии терминали дуввум муҳофизати иловагиро аз тамоси тасодуфӣ ва дахолати беруна таъмин мекунад.

Сохтори паймоне, ки он имкон медиҳад, насби осон дар системаҳои гузаргоҳи фазоӣ маҳдуд, кам кардани мураккабии ноқилҳо ва баланд бардоштани самаранокии нигоҳдорӣ.

Саволҳои зиёд такрормешуда

Саволи 1: Вазифаи асосии ин трансформатори ҷорӣ чист?
A: Он ҷараёни баланди ибтидоиро ба ҷараёнҳои дуюмдараҷаи пасти стандартишуда барои ҳисобкунӣ ва муҳофизат дар системаҳои дарунӣ ва миёна табдил медиҳад.

Саволи 2: Трансформатори ҷорӣ дар дохили 10 кВ одатан дар куҷо насб карда мешавад?
A: Он асосан дар дастгоҳҳои дарунӣ, шкафҳои тақсимотӣ ва зеристгоҳҳои паймон дар системаҳои энергетикии саноатӣ ва коммуналӣ истифода мешавад.

Саволи 3: Афзалиятҳои асосии он дар муқоиса бо КТҳои муқаррарӣ кадомҳоянд?
A: Он изолятсияи қатрони эпоксидӣ, тарҳи паймон, дақиқии баланд ва муқовимати қавӣ ба намӣ ва чангро пешниҳод мекунад, ки онро барои кори дарозмуддат мувофиқ мекунад.

Саволи 4: Оё он диапазонҳои гуногуни кунуниро дастгирӣ карда метавонад?
Ҷавоб: Бале, якчанд рейтингҳои ибтидоии ҷорӣ барои мувофиқат ба сарборӣ ва талаботҳои система мавҷуданд.

Саволи 5: Оё он барои барномаҳои шабакаи интеллектуалӣ мувофиқ аст?
Ҷавоб: Бале, аз сабаби баромади устувори сигнал он дар системаҳои интеллектуалии ҳисобдорӣ ва шабакаҳои тақсимоти автоматӣ васеъ истифода мешавад.

Саволи 6: Оё он нигоҳдории зуд-зуд талаб мекунад?
A: Нигоҳдории зуд-зуд талаб карда намешавад. Санҷиши даврии терминалҳо ва ҳолати изолятсия одатан кофӣ аст.
